软件 广联达钢筋算量软件
分类 PC软件-管理软件-工程建筑
语言 简体中文
大小 547MB
版本 官方版
下载
介绍
    广联达钢筋算量软件官方版是一款专业实用的的工程辅助软件。广联达BIM钢筋算量软件最新版支持钢筋计算规则设置、混凝土强度等级、、抗震等级、二级钢等多种参数设置。广联达BIM钢筋算量软件采用绘图方式，考虑了构件之间的扣减关系，解决了施工过程中钢筋的计算问题。

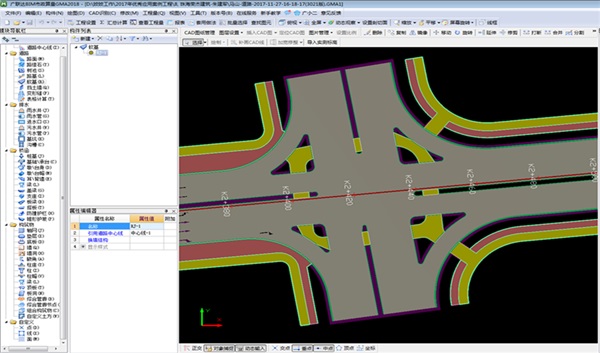

    广联达钢筋算量软件截图
    广联达钢筋算量软件功能
    一、绘图输入
    1、自动生成架立筋
    能够根据图纸设计要求，快速根据箍筋肢数及上部钢筋根数自动配置相应的架立筋。
    2、自动生成圈梁
    能够根据规范及图纸设计要求，快速布置圈梁。
    3、其它楼层图元显示设置
    业务背景：在绘制面式图元时经常会参照上一层或下一层墙、板等图元来绘制。
    功能价值：参照其它楼层图元来绘图，提高用户做工程的效率。
    4、批量删除未使用构件
    业务背景：用户绘制完工程后，对于未使用的构件需要批量删除，方便核对构件图元。
    功能价值：快速批量删除整楼未使用的构件图元。
    5、批量查改标注
    业务背景：实际工程中某条轴线上的柱子、独基等点式图元偏心位置一般是一致的，“查改标注”只能针对一个图元进行修改，用户绘制后需要一个一个图元去设置偏心位置，费时费力。
    功能价值：能够一次性快速修改多个柱、独基等点式图元中心点偏离轴线交点的位置。
    6、构件属性中添加显示样式
    业务背景：修改构件图元颜色时用户希望可以在构件属性中修改，这样同一构件就可以批量修改颜色。
    功能价值：快速批量修改构件颜色。
    7、钢筋显示替换现有字母
    业务背景：图纸上钢筋规则符号，而软件中是用A、B、C...来表示的，与图纸表达不一致。
    功能价值：和图纸表达方式统一，便于查看与修改。
    软件操作：在输钢筋信息时，级别还是用A、B、C...来输入，输入后能自动替换。

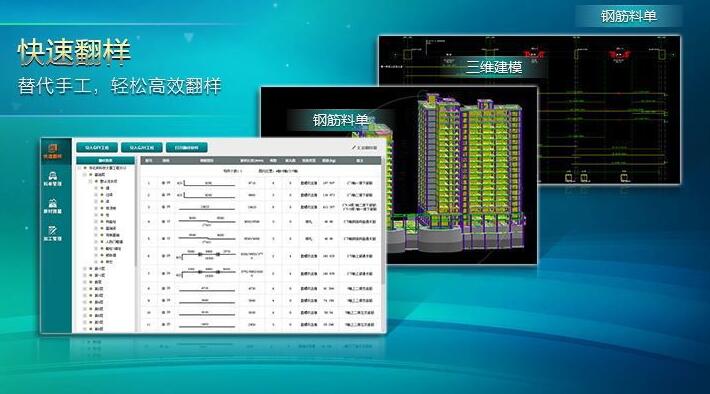

    广联达钢筋算量软件截图
    二、单构件
    1、钢筋图库
    业务背景：单构件直接输入法中，选择钢筋图形后，{选择钢筋图形}窗体关闭，再次添加钢筋时需要再次进入这个界面再去选择，操作不便捷。
    2、复制构件到其他楼层
    业务背景：在单构件输入中，当前层建立了构件而其它楼层全部或者部分构件与当前层相同。
    三、计算相关
    1、梁、连梁垫铁的处理
    业务背景：梁的纵向受力筋采用双层(或多层)排列时，两层钢筋之间应垫直径≧25mm的短钢筋，为保证各层钢筋之间的净间距。
    软件处理：在梁、连梁、基础梁的计算设置中增加：梁垫铁计算设置。下面以基础梁垫铁为例进行说明：
    在计算设置—基础主梁/承台梁—公共部分—梁垫铁计算设置，点开三点按钮，弹出如下“梁垫铁设置”界面，在此界面上设置上下部垫铁的起步、间距、规格、垫铁长度以及根数计算方式，设置好后，点击确定，汇总计算，有多排纵筋的基础梁就能按设置计算出垫铁了。如果不需要计算垫铁，在上/下部垫铁规格中选择“不计算”即可。
    2、梁以平行相交的墙为支座
    业务背景：在绘制工程过程中，绘制了梁与剪力墙平行相交(部分重叠)或 CAD识别过程中，由于CAD线绘制不精确或误差原因，导致梁与剪力墙平行相交(部分重叠)，此时，梁不能找剪力墙为支座;梁中间部位有与其平行相交的剪力墙，图纸上标示为两跨，现在软件只能识别为一跨，原因是不能找与其平行相交的剪力墙为支座。
    软件处理：在梁的计算设置中增加：梁以平行相交的墙为支座。此项设置默认为否，若遇到以上情况，可以把此项设置改为“是”，梁就能正确的识别支座了。
    广联达钢筋算量软件软件特色
    1、条基地梁保护层 ：表示地梁顶部、两侧面及两端头的保护层厚度;在“构件属性”对话框中设置的保护层是条形基础的保护层，具体点说是条基主筋 R1 和条基分布筋 R2 的保护层。
    2、界面中会自动跳出“构件属性”的对话框。需仔细查看各项参数，各项参数软件大都已按规范设置，如果与具体图纸不同需修改。这些参数直接影响钢筋的下料长度。
    3、条基地梁底部保护层 ：由于桩头需伸入基础内一定长度，或由于条基主筋和条基分布筋的直径影响而需要专门设置地梁底部的保护层厚度，因桩头影响时通常设为 100 。
    4、这里边我们可以修改 1 .钢筋计算规则、 2 .混凝土强度等级、 3 .定尺长度、 4 .箍筋计算方法、 5 .接头类型、 6 .弯钩的形式、 7 .抗震等级、 8 .受力钢筋保护层
    广联达钢筋算量软件快捷键
    F1：打开“帮助”系统
    F2：切换定义和绘图界面;单构件输入构件管理
    F3：打开“批量选择构件图元”对话框;点式构件绘制时水平翻转;单构件输入“查找下一个”
    F4：在绘图时改变点式构件图元的插入点位置(例如：可以改变柱的插入点);改变线性构件端点实现偏移
    F5：合法性检查
    F6：显示跨中板带;梁原位标注时输入当前列数据
    F7：显示柱上楼层板带和柱下基础板带;设置是否显示“CAD图层显示状态”对话框
    F8：打开三维楼层显示设置对话框;单构件输入时进入平法输入
    F9：打开“汇总计算”对话框
    F10：显示隐藏CAD图
    F11：打开“编辑钢筋”对话框
    F12：打开“构件图元显示设置”对话框
    Ctrl+F：查找图元;单构件输入“查找构件”
    Delete：删除
    Ctrl+C：复制
    广联达钢筋算量软件更新日志
    1. 优化的脚步从未停止!
    2. 更多小惊喜等你来发现~
    提取码: vu4y
