软件 Multisim12.0
分类 PC软件-管理软件-机械电子
语言 简体中文
大小 602MB
版本 中文版
下载
介绍
    Multisim12.0中文版是一款相当优秀的电路仿真设计软件。Multisim12.0最新版支持原理电路设计、电路功能测试等功能，能够帮助用户解决理论教学与实际动手实验相脱节的问题。Multisim12.0软件拥有高度且丰富的仿真能力，用户可以轻松的进行复杂的板级电路模拟和数字电路仿真。

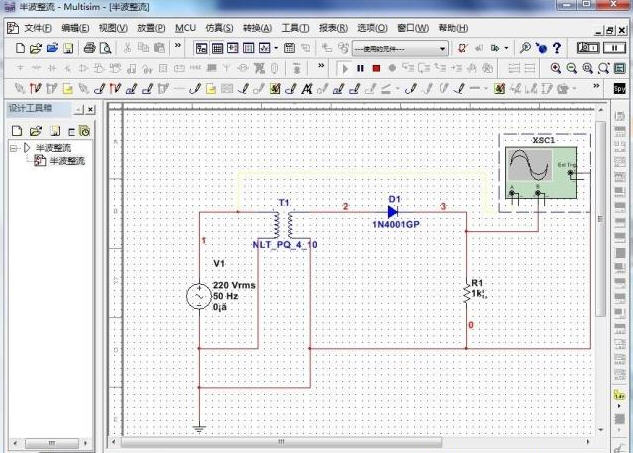

    Multisim12.0截图
    Multisim12.0软件介绍
    multisim12同multisim10等其他旧版本相比，在元器件上，multisim12拥有了更为丰富的元器件库，超过2000个来自于亚诺德半导体，美国国家半导体，NXP和飞利浦等半导体厂商的全新数据库元件可供用户选择。同时在操作上面，multisim12结合了全新的更为直观的捕捉和仿真功能，是用户能够更快速、轻松、高效地对电路进行设计和验证。但是新版multisim12也有一个缺点，就是multisim12在打开multisim10的文件进行修改的时候，是不能重新保存为multisim10的格式的，只能保存multisim12的格式，也就是说之后multisim10是打不开这个12的文件的。所以在融合上multisim12并没有做的多好。除此之外，新版的multisim12也新增和优化了很多实用性的功能，例如新版的multisim12采用了全新的数据库，并且在该数据库中新增了全新的机电模型，AC/DC电源转换器和用于设计功率应用的开关模式电源。同时新增加了超过90个的全新的引脚精确的连接器，以此使得用户在NI硬件的自定制附件设计变得更加的容易。
    Multisim12.0软件特色
    ⑴可以根据自己的需求制造出真正属于自己的仪器;
    ⑵所有的虚拟信号都可以通过计算机输出到实际的硬件电路上;
    ⑶所有硬件电路产生的结果都可以输回到计算机中进行处理和分析。
    Multisim 9组成
    ⒈―――构建仿真电路
    ⒉―――仿真电路环境
    ⒊multi mcu ------单片机仿真
    ⒋――FPGA、PLD，CPLD等仿真
    ⒌――FPGA、PLD，CPLD等仿真
    ⒍―― 通信系统分析与设计的模块
    ⒎―― PCB设计模块：直观、层板32层、快速自动布线、强制向量和密度直方图
    ⒏-(自动布线模块)
    仿真的内容
    ⒈器件建模及仿真;
    ⒉电路的构建及仿真;
    ⒊系统的组成及仿真;
    ⒋仪表仪器原理及制造仿真。
    器件建模及仿真：可以建模及仿真的器件：
    模拟器件(二极管，三极管，功率管等);
    数字器件(74系列，COMS系列，PLD，CPLD等);
    FPGA器件。

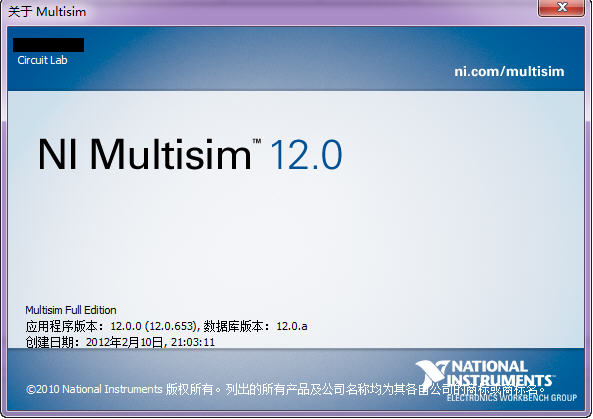

    Multisim12.0截图
    Multisim12.0使用说明
    1.建立电路文件
    具体建立电路文件的方法有:
    ◆打开MultiSim12时自动打开空白电路文件Circuit1，保存时可以重新命名
    ◆菜单File/New
    ◆工具栏New按钮
    ◆快捷键Ctrl+N
    2.放置元器件和仪表
    放置元器件的方法有:
    ◆菜单Place Component
    ◆元件工具栏:Place/Component
    ◆在绘图区右击，利用弹出菜单放置
    ◆快捷键Ctrl+W
    放置仪表可以点击虚拟仪器工具栏相应按钮，或者使用菜单方式
    3.元器件编辑
    A)元器件参数设置
    双击元器件，弹出相关对话框，选项卡包括:
    ◆Label：标签，Refdes编号，由系统自动分配，可以修改，但须保证编号唯一性
    ◆Display：显示
    ◆Value：数值
    ◆Fault：故障设置，Leakage漏电;Short短路;Open开路;None无故障(默认)
    ◆Pins：引脚，各引脚编号、类型、电气状态
    B)元器件向导(Component Wizard)
    对特殊要求，可以用元器件向导编辑自己的元器件，一般是在已有元器件基础上进行编辑和修改。方法是：菜单Tools/ Component Wizard，按照规定步骤编辑，用元器件向导编辑生成的元器件放置在User Database(用户数据库)中
    4.连线和进一步调整
    A)连线
    ◆自动连线：单击起始引脚，鼠标指针变为“十”字形，移动鼠标至目标引脚或导线，单击，则连线完成，当导线连接后呈现丁字交叉时，系统自动在交叉点放节点(Junction)
    ◆手动连线：单击起始引脚，鼠标指针变为“十”字形后，在需要拐弯处单击，可以固定连线的拐弯点，从而设定连线路径
    ◆关于交叉点，Multisim10默认丁字交叉为导通，十字交叉为不导通，对于十字交叉而希望导通的情况，可以分段连线，即先连接起点到交叉点，然后连接交叉点到终点;也可以在已有连线上增加一个节点(Junction)，从该节点引出新的连线，添加节点可以使用菜单Place/Junction，或者使用快捷键Ctrl+J
    B)进一步调整:
    ◆调整位置：单击选定元件，移动至合适位置
    ◆改变标号：双击进入属性对话框更改
    ◆显示节点编号以方便仿真结果输出：菜单Options/Sheet Properties/Circuit/Net Names，选择Show All
    ◆导线和节点删除：右击/Delete，或者点击选中，按键盘Delete键
    5.电路仿真
    基本方法:
    ◆按下仿真开关，电路开始工作，Multisim界面的状态栏右端出现仿真状态指示
    ◆双击虚拟仪器，进行仪器设置，获得仿真结果
    6.输出分析结果
    使用菜单命令Simulate/Analyses，以上述单管共射放大电路的静态工作点分析为例，步骤如下:
    ◆菜单Simulate/Analyses/DC Operating Point
    ◆选择输出节点1、4、5，点击ADD、Simulate
    Multisim12.0更新日志
    1.修复BUG，新版体验更佳
    2.更改了部分页面
    提取码: kx3f
