    【基本简介】
    Protel DXP PCB线路图设计系统完全利用了Windows XP和Windows 2000平台的优势,具有改进的稳定性、增强的图形功能和超强的用户界面。
    Protel DXP是一个单个的应用程序,能够提供从概念到完成板卡设计项目的所有功能要求,其集成程度在PCB设计行业中前所未见。
    Protel DXP采用一种新的方法来进行板卡设计,使你能够享受极大的自由,从而能够使你在设计的不同阶段随意转换,按你正常的设计流量进行工作。
    Protel DXP是第一套完整的板卡级设计系统,真正实现在单个应用程序中的集成。设计从一开始的目的就是为了支持整个设计过程,Protel DXP让你可以选择最适当的设计途径来按你想要的方式工作。

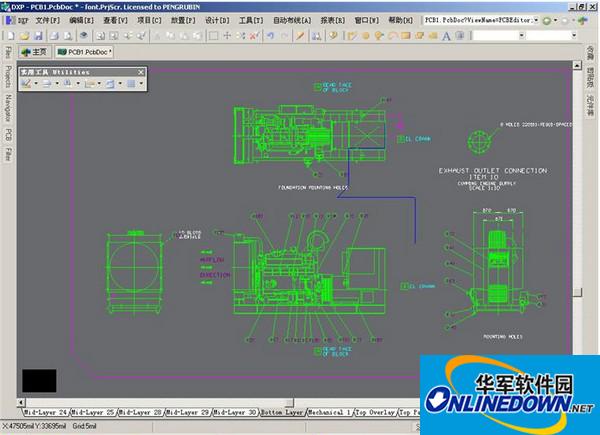

    protel dxp2004截图
    【特色功能】
    1、分级线路图进入
    2、Spice 3f5混合电路模拟
    3、完全支持线路图基础上的FPGA设计
    4、设计前和设计后的信号线传输效应分析
    5、规则驱动的板卡设计和编辑
    6、自动布(Autorouting)
    7、完整CAM输出能力
    【使用方法】
    中文平台在PCB中放置字符串时选择SERF字体可显示中文但打印时乱码。
    在PCB中打印中文可使用汉字PCBHZ补丁。
    步骤:
    1,将PCBHZ文件包放入Altium根目录;
    2,在PCB界面中加载PCBHZ文件包中的hanzi库文件;
    3,自定义资源:
    在PCB界面中单击DXP图标选择CUSTOMIZE(自定义)/COMMANDS(命令)/[CUSTOMIZE](自定义),打开EDIT COMMAND(编辑命令)窗口
    选择new(新建)---设置如下:
    Action (动作)
    Process (进程) EditScript:RunMacro
    Parameters (参数) DocumentName=C:Program FilesAltiumpcbhzfont.bas
    Caption (标题)
    Caption (标题) 汉字&h
    ----------------------------------
    Image (图像)
    Bitmap File(位图文件) C:Program FilesAltiumpcbhzchina.bmp
    ----------------------------------
    快捷可自己选择。
    4,设置完后选择[CUSTOMIZE](自定义),用右键将自定义好的项目移入PCB界面中的PLACE(放置)菜单中。
    以上以C盘安装为例---C:Program FilesAltium,其它盘安装时请将此路径和font.bas文件中的路径改好。
    protel dxp2004截图
