    xctu正式版是款针对XCTU射频模块所创造的配置工具。xctu最新版够配置射频传输模块,能够很方便地修改数传设备的通信地址,调整设备工作模式,修改组网方式等等。xctu可以方便的修改数传设备的通信地址,工作模式,组网方式等,也可以手动向XBee模块的串口发送sendAT指令来修改参数。

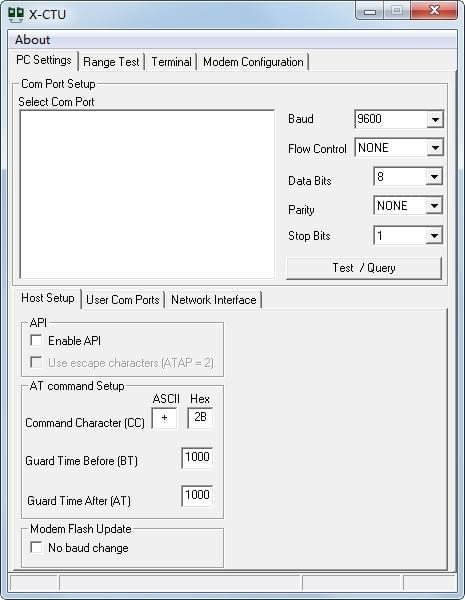

    xctu截图
    xctu软件介绍
      X-CTU是这块XCTU射频模块的配置软件, 能够配置射频传输模块, 能够很方便地修改数传设备的通信地址, 调整设备工作模式, 修改组网方式等等。
      digi公司生产的所有射频传输模块, 例如XTEND系列等, 均可以能够用这款图形化软件来进行配置。 使用XCTU可以方便的修改数传设备的通信地址, 工作模式, 组网方式等等。
    xctu安装步骤

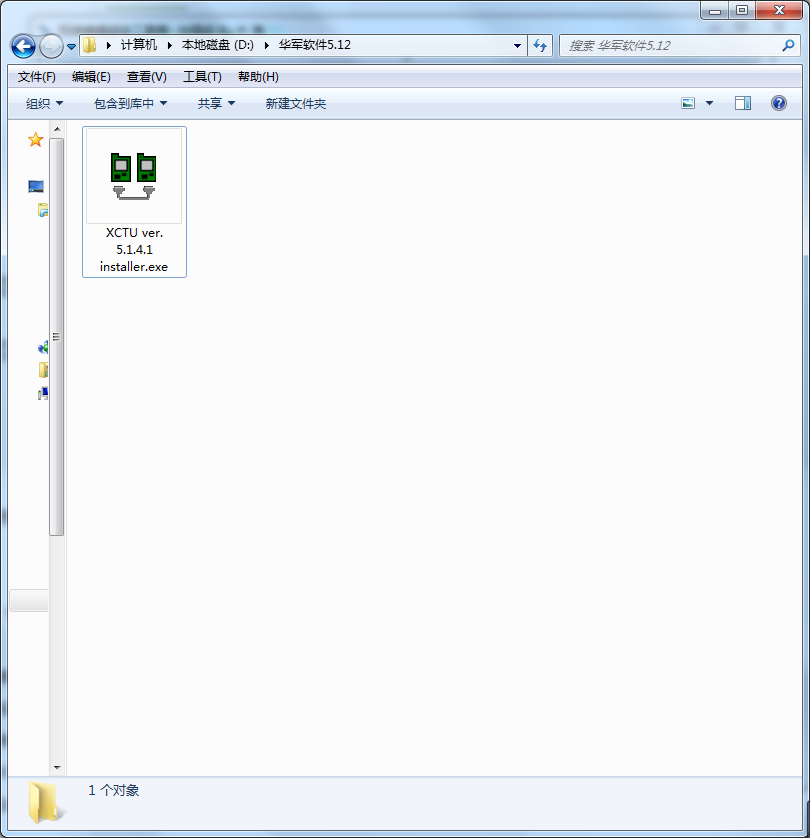

      1、在软件园将xctu软件下载下来,然后解压到当前文件夹中,点击其中的XCTU ver. 5.1.4.1 installer.exe应用程序。
    xctu截图
      2、欢迎界面,我们需要点击next。
    xctu截图
      3、这时我们选择iagree,然后进入next。
    xctu截图
      4、选择安装的位置,小编建议用户们安装在D盘中。
    xctu截图
      5、我们需要继续点击next。
    xctu截图

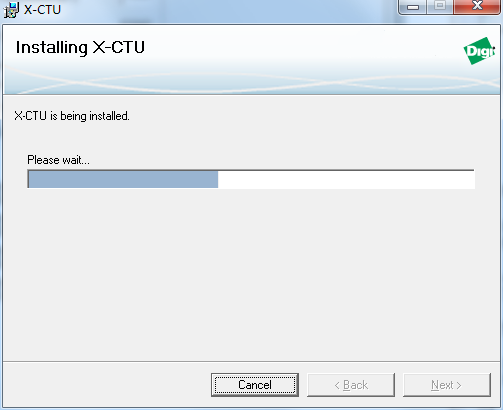

      6、xctu正在安装,耐心等待片刻。
    xctu截图
      7、xctu安装完成啦。
    xctu截图
    xctu使用方法

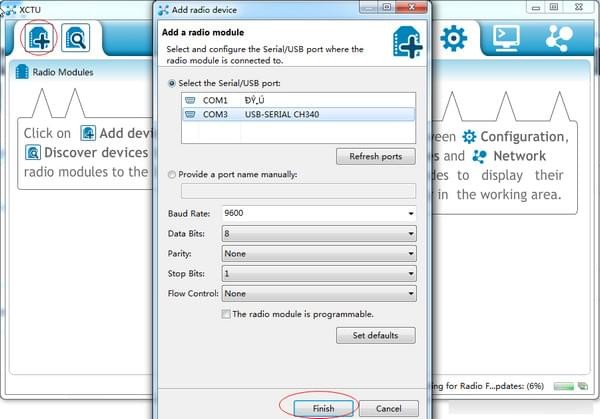

      将XBee模块通过串口与PC相连,使用XCTU对模块进行测试、修改参数,首先搜索与PC连接的XBee模块,默认波特率为9600,如下图:
    xctu截图

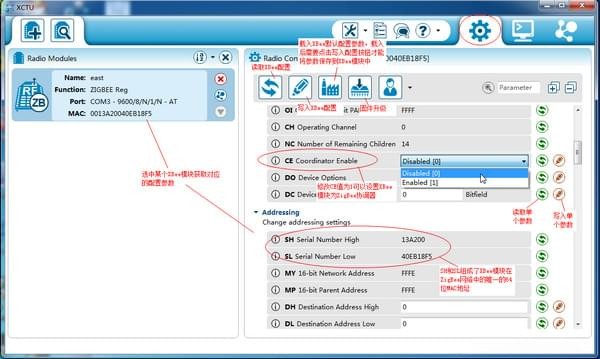

      成功添加XBee模块后选中XBee模块可以获取到该模块对应的配置参数并进行修改,如下图:
    xctu截图

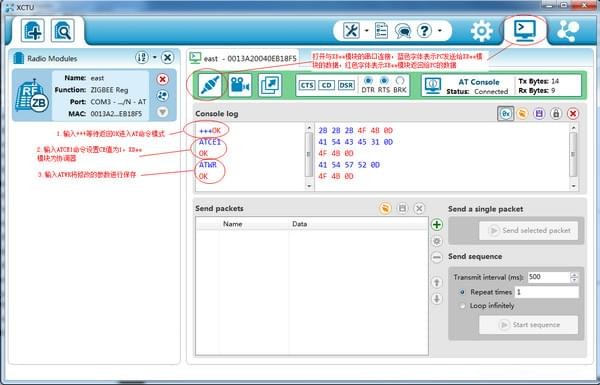

      通过修改CE、SM和AP的值可以改变XBee模块的ZigBee设备类型和操作方式。当然,也可以手动向XBee模块的串口发送AT指令来修改参数,如下图:
    xctu截图

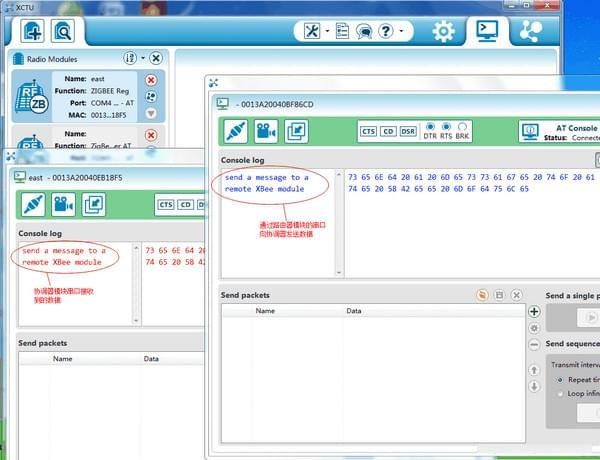

      在配置完XBee模块的参数后,我们进行XBee模块的组网通信,以两个XBee模块为例,一个设置为协调器,一个设置为路由器,都为transparent操作模式,设置DH和DL的值为目的地址(接收数据的XBee模块的MAC地址,即SH和SL的值),如果发送的目的地址为协调器,也可以设置DH和DL为0。上电后XBee模块会按照配置的参数自动完成ZigBee的组网。使用XCTU分别打开协调器和路由器的串口连接,向路由器串口发送数据,可以在协调器的串口观察到路由器发送过来的数据,说明组网通信成功,如下图所示:
    xctu截图
      当然,可以使用更多的XBee模块,组成一个多跳的ZigBee网络,网络中的XBee节点只要配置目的地址为任何一个在ZigBee网络中存在节点的64位MAC地址,就可以将数据通过ZigBee网络送达,组网和多跳路由的功能将由XBee模块自动完成。需要注意的是,如果一个XBee路由器节点之前已经接入过其他的ZigBee网络,那么他的PAN ID将始终保存,这样就无法再加入其他ZigBee网络,即使断电重启也不会改变,需要使用ATNR0命令来退出之前ZigBee网络,之后就可以自动搜索加入新的ZigBee网络了。
