软件 PCB版图设计工具(FreePCB)
分类 PC软件-管理软件-机械电子
语言 英文
大小 4.7MB
版本 1.359 官方版
下载
介绍
    PCB版图设计工具(FreePCB)官方版是款适合Windows系统中使用的开源PCB电路板设计工具。FreePCB拥有海量元件库，所以不愁找不到电力符号，支持一键测量，一键预览。并且PCB版图设计工具(FreePCB)还对专业的高质量的工作有很强的辅助功能。软件园提供FreePCB软件的下载服务，下载PCB版图设计工具(FreePCB)其他版本，请到软件园!

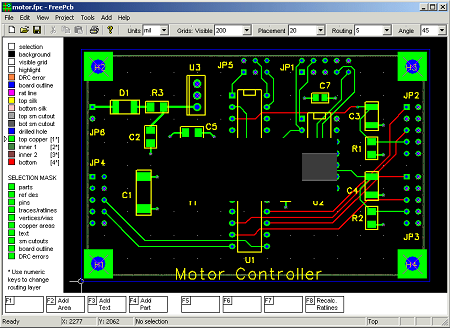

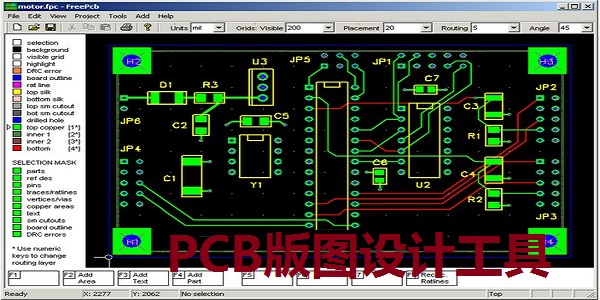

    PCB版图设计工具(FreePCB)截图
    PCB版图设计工具(FreePCB)软件功能
    1、支持1到16个铜层
    2、电路板尺寸可达60英寸×60英寸
    3、大多数功能都使用英制或公制单位(即密尔或毫米)
    4、足迹库由Ivex Design International，PCB Matrix和IPC提供
    5、铜填充区域
    6、足迹向导和足迹编辑器用于创建或修改足迹
    7、导入和导出PADS-PCB网表
    8、导出扩展的Gerber文件(RS274X)和Excellon钻取文件
    9、设计规则检查器
    10、自动保存
    PCB版图设计工具(FreePCB)软件特色
    采用英制或公制单位(即毫升或毫米)的大多数功能。
    创建或修改足迹的足迹向导和足迹编辑器
    进口和出口pads-pcb网表
    出口扩展Gerber文件(rs274x)和Excellon钻孔文件
    PCB版图设计工具(FreePCB)使用说明
    1、如果您使用FreePCB设计PCB，我强烈建议您在花费任何资金制作电路板之前，使用ViewMate(可在此免费获得)等程序检查您的Gerber文件

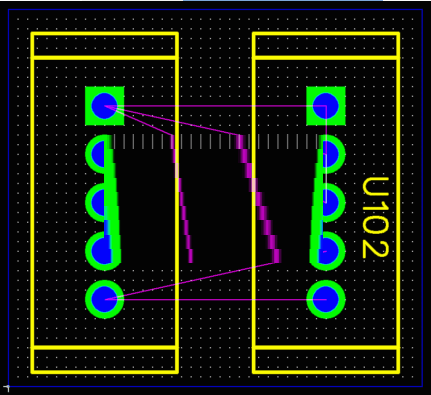

    PCB版图设计工具(FreePCB)截图
    2、这些库来自用于SMT焊盘图案的新IPC-7351标准。 它们是从PCB Libraries LP Viewer(版本6.20.00)中提取的数据创建的。

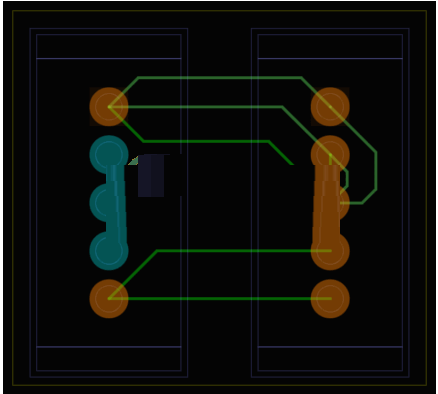

    PCB版图设计工具(FreePCB)截图
    3、提供三种不同的垫尺寸，最小，标称和最大(即小，中和大)。
    4、如果您使用这些库，我强烈建议您从PCB库(现在称为PCB Matrix，我认为)下载LP Viewer应用程序。

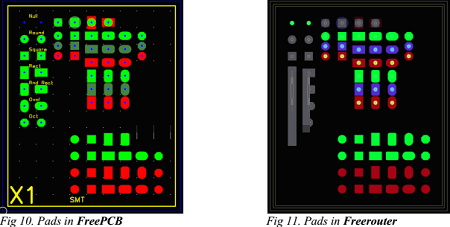

    PCB版图设计工具(FreePCB)截图
    5、使用查看器，您可以浏览和搜索库，为每个组件和焊盘图案提供出色的图形和尺寸信息。

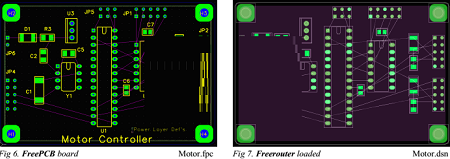

    PCB版图设计工具(FreePCB)截图
    6、 然后，您可以从名称和描述中轻松找到FreePCB库中的相应封装。

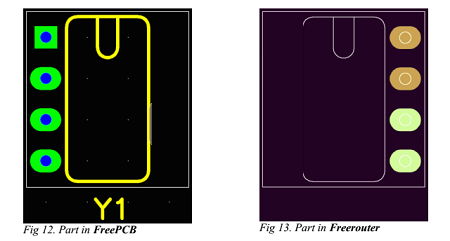

    PCB版图设计工具(FreePCB)截图
    7、内垫生成的Gerbers现在使用足迹中指定的内垫形状和尺寸。 以前的行为是忽略内部焊盘值并根据需要添加圆形焊盘，基于CAM焊盘最小环形尺寸值。 这些“虚拟”垫仅在连接到Gerbers时添加到Gerbers跟踪，否则他们被省略。 新的行为是使用pad指定它是否是否连接到跟踪。 如果焊盘形状为，则仍将使用旧的虚拟焊盘行为指定为“无”。

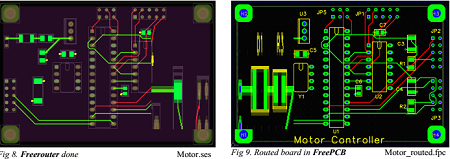

    PCB版图设计工具(FreePCB)截图
    8、所有垫形状闪烁，在此版本之前，一些垫形状没有闪现，而是在Gerber中绘制为多边形文件。 现在，所有非基本形状都使用光圈宏定义并根据需要闪烁。
    PCB版图设计工具(FreePCB)截图
    同类软件对比
    Pad2Pad是一款通用的PCB电路设计软件，提供了简易绘制的零件工具制作方案，以及自动布线工具。赶紧下载Pad2Pad，制作你自己的印刷电路板
    ADIsimPE是ADI推出的一款电路仿真软件，主要用于模拟和混合信号电路设计和开发，拥有丰富的ADI IC模型和应用原理图库，精确的/经过验证的IC模型和电路行为。
    小编推荐：
    PCB版图设计工具(FreePCB)拥有海量元件库，所以不愁找不到电力符号，支持一键测量，一键预览。感兴趣的同学们，可以赶紧来本站下载使用！
