介绍 |

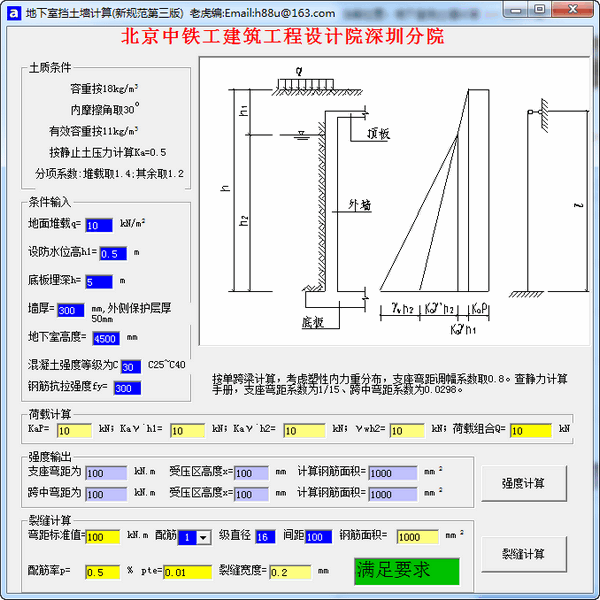

地下室挡土墙计算软件是北京中铁工建筑工程设计院开发的一款专门计算地下室挡土墙的工具,用户只需要提供地下室挡土墙的基础数据即可通过该软件快速的进行荷载计算、强度计算以及裂缝计算,非常好用,有需要的赶紧下载使用吧。  软件特色 1、可通过保存数值自动计算出土层资料; 2、可通过保存数值自动计算出截面信息; 3、可通过保存数值自动计算出各种计算参数; 使用方法 1、解压后打开软件,输入地下室挡土墙的数据; 2、点击【强度计算】按钮,即可进行荷载计算和强度计算; 3、点击【裂缝计算】按钮,即可进行裂缝结算并判断是否符合要求。 地下室挡土墙计算实例 1.室外地面活荷载:一般可取10kN/m2,荷载较小时也可取5.0kN/m2 2.土侧压力系数 (1)一般可取静止土压力系数0.5; (2)考虑到支座处可认为无侧向位移,为静止土压力,跨中部分随着侧向位移的增大,逐渐趋向于主动土压 力,我院综合取0.4, (3)地下室施工采用护坡桩时可取0.33. 3.覆土重度:以前习惯取18,现在习惯取20,也有的院取19. 4.砼强度:宜取C30,有利于控制裂缝。 5.外侧保护层:《全国民用建筑人防技术措施》3.6.2 注4上规定保护层厚度:“地下室外墙迎水面有外防水层取30”;《防水规范》规定取50是直接取用前苏联的规定,不适用于一般的地下室结构。 |
