    ReplicatorG是一款免费的3D打印机控制软件中文版,内含全中文使用教程,使用前可参考。Replicator是3D打印机软件中最好用的集成度最高的一款控制软件,还支持实现格式转换等功能。
    需要在你的系统上安装JAVA,将模型转换成机器认识的代码需要使用到Skeinforge,它是通过python写的,所以你还需要安装Python 2.6。

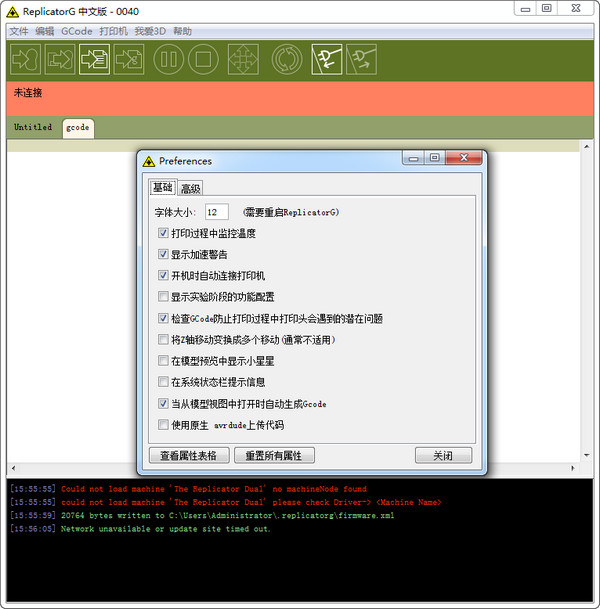

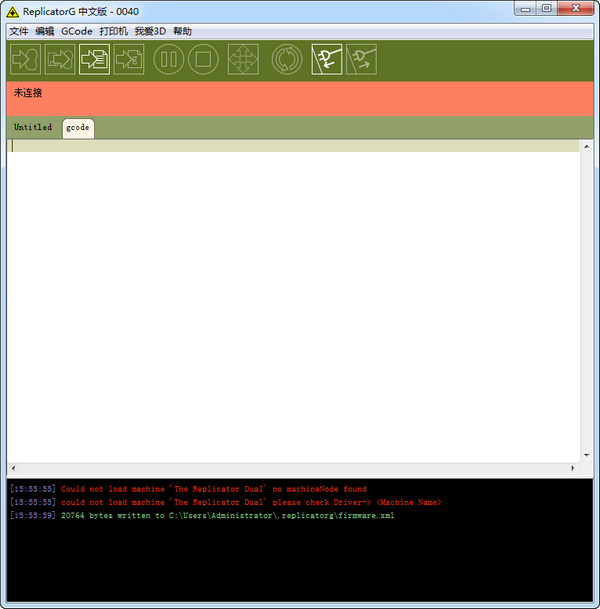

    3d打印机控制软件(ReplicatorG)截图
    3d打印机控制软件(ReplicatorG)截图
    安装驱动
    解压开来文件夹下,有drivers目录,其中有FTDI USB驱动的文件夹,在我的电脑->管理->设备管理, 中选择需要安装驱动的设备,并选择此驱动的文件夹所在位置,进行安装驱动。
    如果你已经安装了Arduino驱动,可以略过此步骤。
    使用教程
    1.设置你的机器

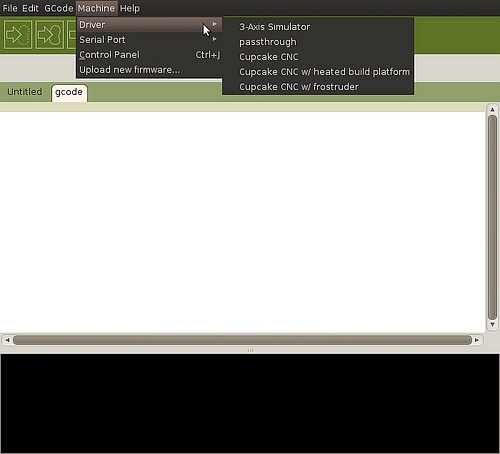

    如果你是第一次使用ReplicatorG,需要你先将打印机连接到电脑,在Machine->Driver菜单中选择你的设备驱动, 如果是 Thing-O-Matic MK6型号(3mm细丝),可以选择 Thing-O-Matic w/ HBP and Extruder MK6,如果是Thing-O-Matic MK7型号 (1.75细丝),可以选择 Thing-O-Matic w/ HBP and Extruder MK7。
    3d打印机控制软件(ReplicatorG)截图
    选择设备驱动

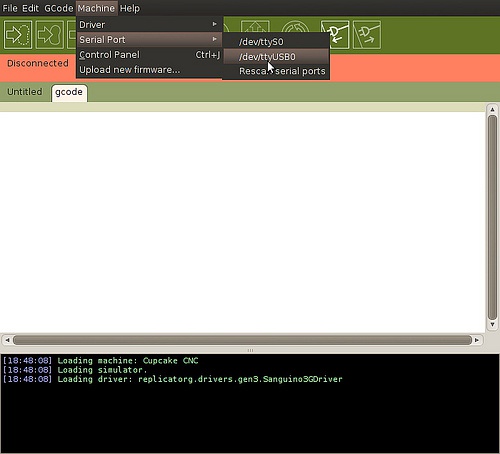

    机器通过USB连接到电脑,需要设置ReplicatorG选择哪个端口,通过Machine->Serial Port来选择。
    3d打印机控制软件(ReplicatorG)截图

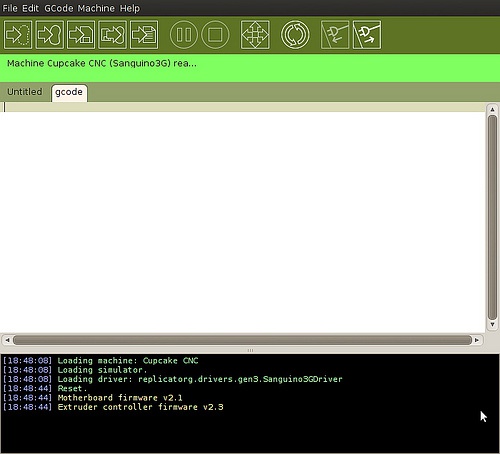

    选择了正确的端口之后,ReplicatorG将会连接到设备。如果连接成功,状态栏会显示成绿色,如果不成功为红色,请检查USB线连接或电源是否开启。
    3d打印机控制软件(ReplicatorG)截图
    2. 校正打印头

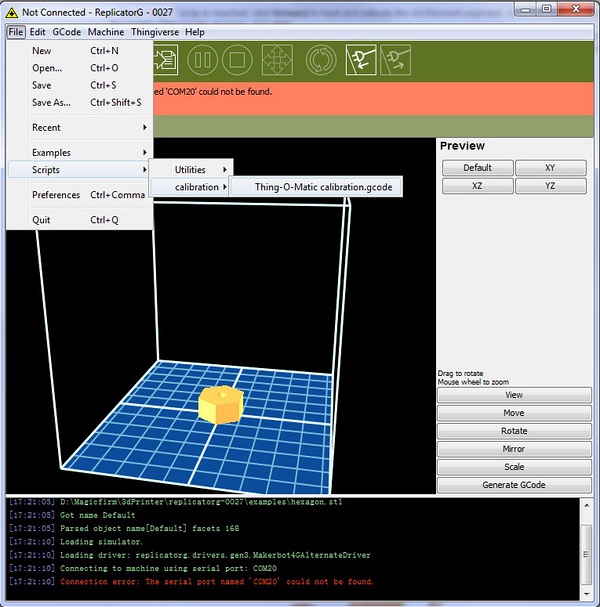

    选择 File->Scripts->calibration->Thing-O-Matic calibration.gcode
    3d打印机控制软件(ReplicatorG)截图

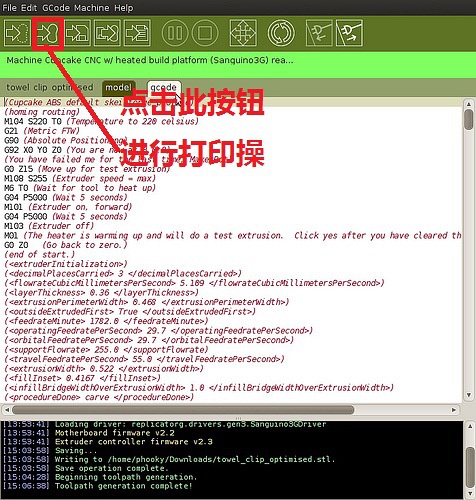

    然后点击
    3d打印机控制软件(ReplicatorG)截图
    根据弹出框提示说明对打印头进行校正,
    校正方法:
    平移X方向 使得打印头在X轴的正中(即台面X方向中心)
    平移Y方向 使得打印头在Y轴的正中(即台面Y方向中心)
    转动Z轴螺杆, 往下移动打印头 使得打印头贴到构建平台(之间只保持一张A4纸张的厚度)
    校正完成,请点击确认对话框。Thing-O-Matic将会自动的归位,完成后将会出现校正完成,恭喜对话框界面!
    3. 从stl文件进行打印
    打开STL文件

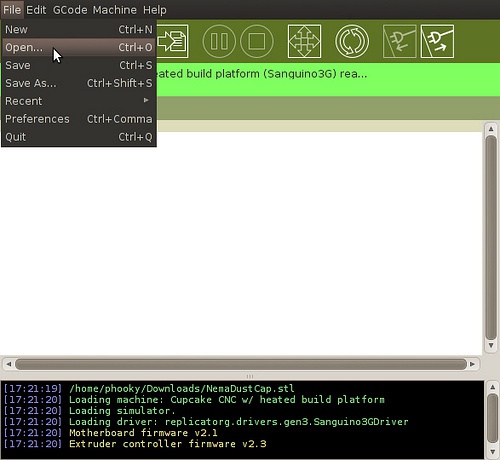

    通过 File->Open 打开 STL文件
    3d打印机控制软件(ReplicatorG)截图

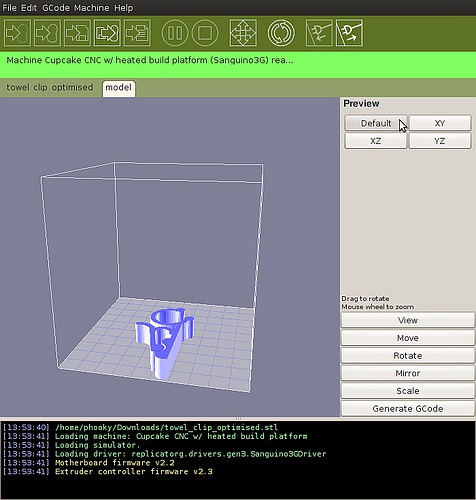

    选择了STL文件之后,你可以看到3D模型显示
    3d打印机控制软件(ReplicatorG)截图
    模型将会在一个10x10x10cm的正方体内,这里显示了你能够打印的最大尺寸。
    你可以通过鼠标了旋转缩放这个视图。
    3d打印机控制软件(ReplicatorG)截图
    4. 操作3D模型
    在Preview视图中,

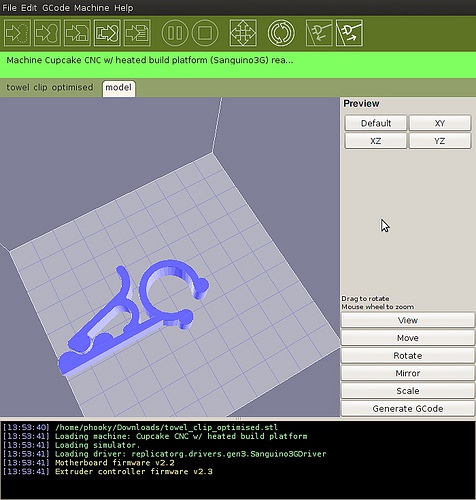

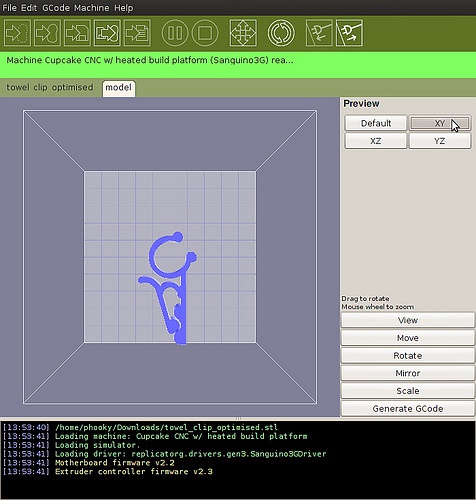

    你可以缩放,旋转;或选择"XY"来查看视图如下:
    3d打印机控制软件(ReplicatorG)截图

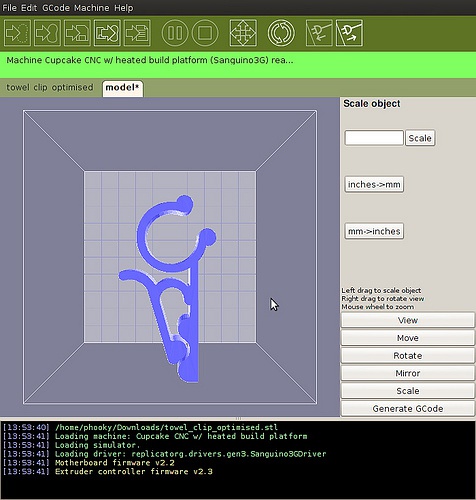

    可以选择Scale, 来进行打印模型实际的缩放:
    3d打印机控制软件(ReplicatorG)截图
    可以选择Rotate,来进行打印模型实际的旋转:
    3d打印机控制软件(ReplicatorG)截图

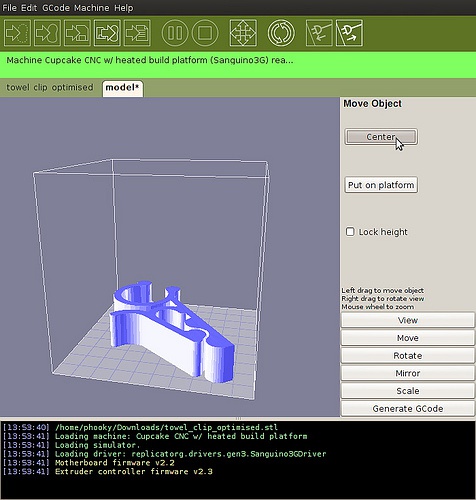

    可以选择Move,来进行打印模型实际的位置:
    3d打印机控制软件(ReplicatorG)截图

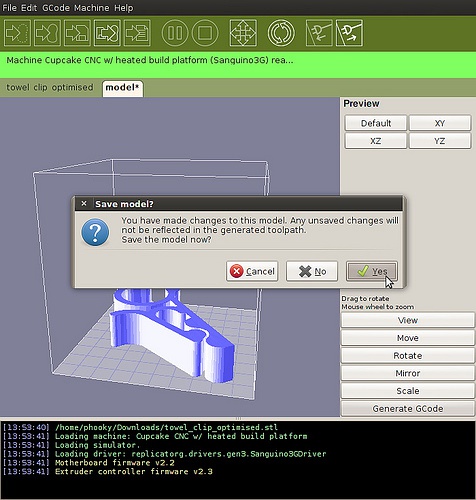

    修改完成之后,你可以需要先进行保存。
    3d打印机控制软件(ReplicatorG)截图
    5. 生成Gcode进行打印
    点击中下的 Generate GCode 来生成 GCode进行打印。
    3d打印机控制软件(ReplicatorG)截图

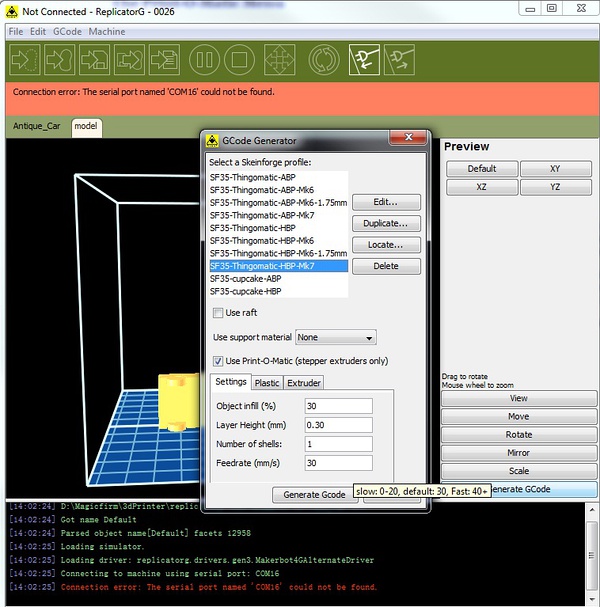

    Select a Skeinforge profile,选择 Thing-O-Matic-HBP-MK6(3mm细丝使用) 或者 Thing-O-Matic-HBP-MK7(1.75细丝使用)。
    Use raft选择勾选,表示打印时是否需要底部垫背层,推荐勾选。
    Use Print-O-Matic 选择勾选,勾选
    MK6的打印头,保持默认。
    MK7的打印头设置更改:
    Layer Height(mm): 更改为 0.30, Plastic中 Filament Diameter(mm):更改为1.8,Extruder中 Nozzle Diameter(mm):更改为 0.4。
    其余不变。
    点击 Generate Gcode ,开始生成Gcode。
    (根据模型的大小尺寸和复杂度,生成Gcode的时间不同)
    3d打印机控制软件(ReplicatorG)截图
    然后开始打印了~
