软件 Protel DXP
分类 PC软件-编程软件-编程工具
语言 英文
大小 499MB
版本 2004
下载
介绍
    Protel DXP2004是目前网络上功能最强大、最专业的pcb线路板设计软件，Protel DXP2004将电路原理图设计、pcb板图设计、电路仿真和PLD设计等多个实用工具组合起来构成EDA工作平台，是目前国内最流行的通用EDA软件。Protel DXP采用一种新的方法来进行板卡设计，使你能够享受极大的自由，从而能够使你在设计的不同阶段随意转换，按你正常的设计流量进行工作。
    Protel DXP2004特色功能
    1.分级线路图进入
    2.Spice 3f5混合电路模拟
    3.Protel DXP2004完全支持线路图基础上的FPGA设计
    4.设计前和设计后的信号线传输效应分析
    5.规则驱动的板卡设计和编辑
    6.自动布(Autorouting)
    7.Protel DXP2004完整CAM输出能力
    Protel DXP2004使用方法
    Protel DXP 创建原理图
    1、打开Protel DXP软件，我们需要先创建一个工程组。
    Protel DXP截图
    2、创建一个新工程，依次一级一级的菜单，【New】，【Project】,【PCB Project】。
    Protel DXP截图

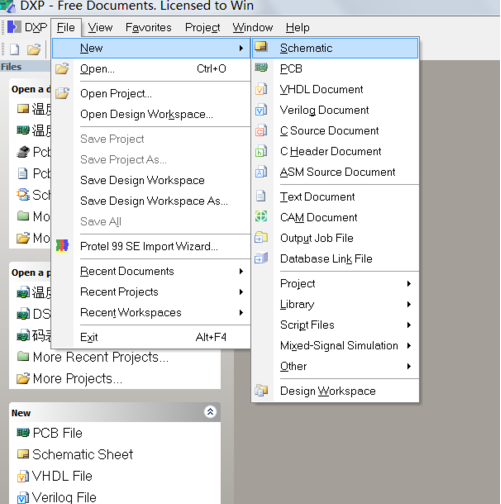

    3、创建一个SchDoc 电路原理图文件。当我们做好这些准备工作后，便可开始画图了。
    Protel DXP截图

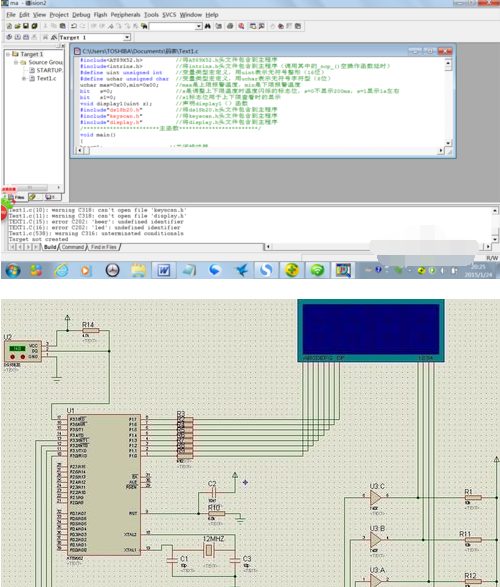

    4、Protel DXP可以结合Proteus电路仿真软件，Keil单片机C语言软件,系统的学习单片机。
    Protel DXP截图
    Protel DXP2004常见问题
    Protel DXP如何创建一个新项目？
    1、在桌面上点击打开Protel dxp应用程序;
    Protel DXP截图

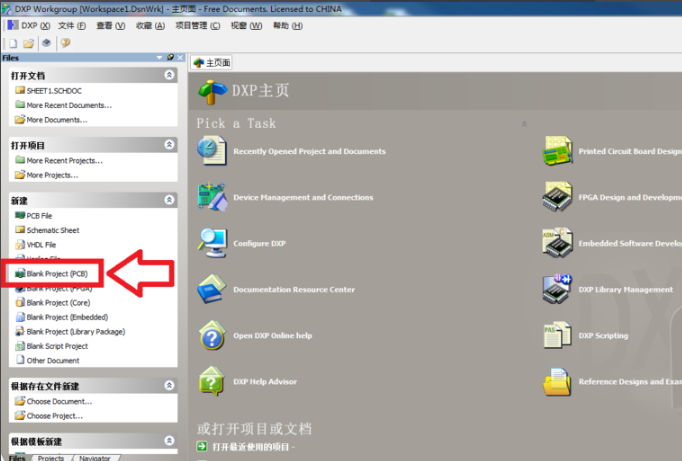

    2、创建一个新的PCB项目有两种方式，首先我们可以在左侧的新建窗口中点击Blank Project(PCB)选项;
    Protel DXP截图

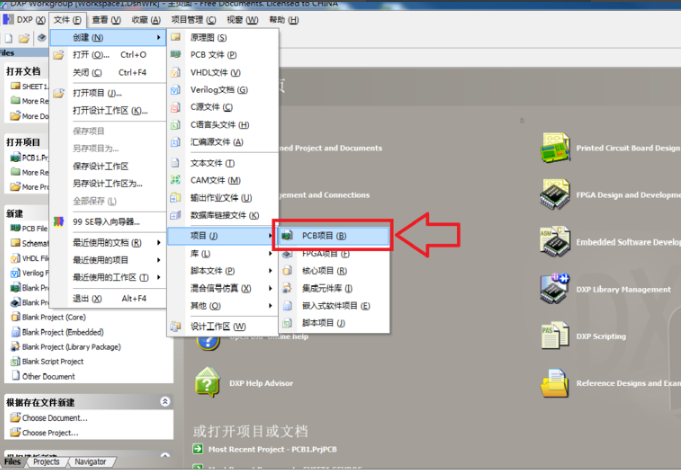

    3、另一种方式是打开菜单中的<创建>，然后依次打开<项目>——
    Protel DXP截图

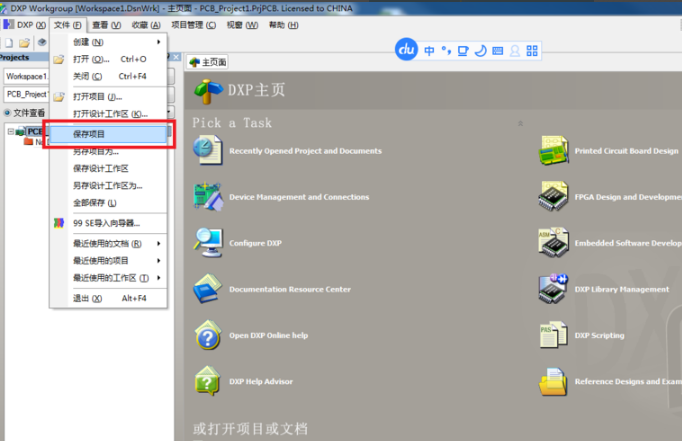

    4、我们将这个创建的项目进行保存，打开菜单中的文件选项，然后在下拉的列表中选择保存项目;
    Protel DXP截图

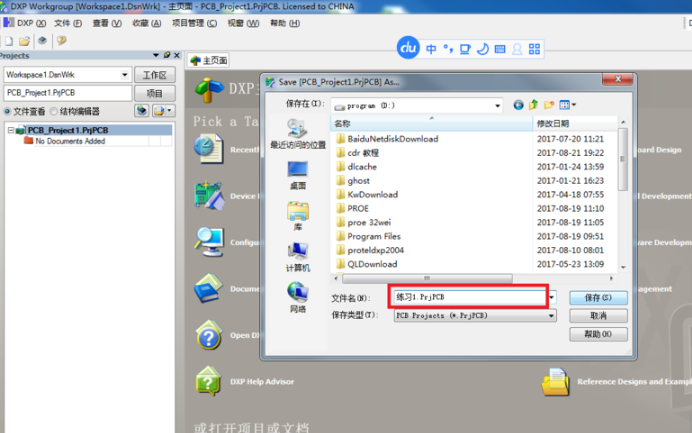

    5、选择我们要保存的路径，这里我们将其命名为<练习1..PrjPCB>，然后点击保存;
    Protel DXP截图

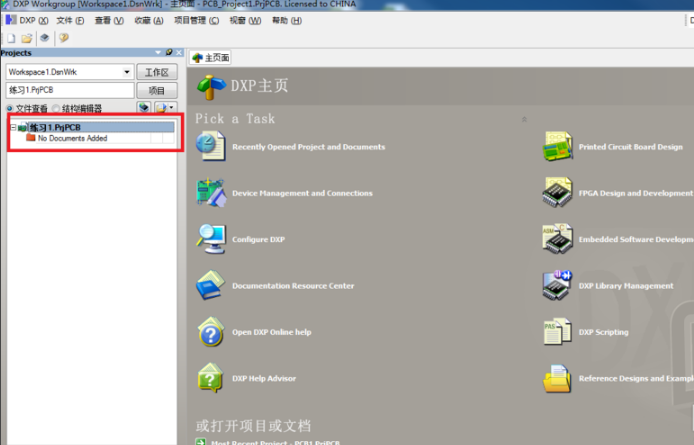

    6、此时我们的项目就已创建完成;
    Protel DXP截图
    CAD图如何导入Protel DXP？
    1、把CAD文件保存为2000dxf格式
    Protel DXP截图

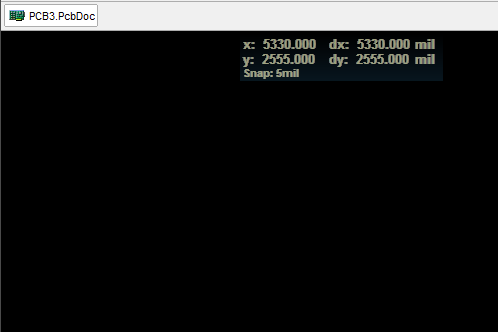

    2、在DXP软件中新建一个Pcb板
    Protel DXP截图

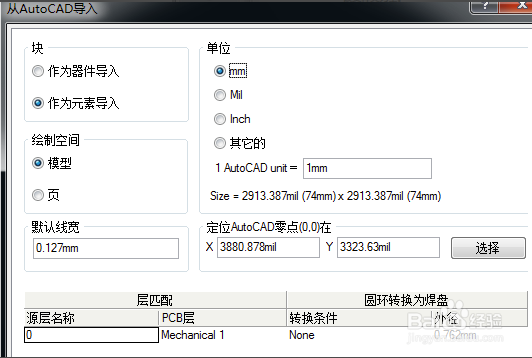

    3、打开工具栏上的《文件》，选择《导入》，然后把单位改为mm。下面也有零点的选择，你可以点击选择，然后在DXP中按照自己的意愿选择零点
    Protel DXP截图
    Protel DXP2004同类软件对比
    protel99se
    protel99se是一款设计电路原理图和PCB的专业软件，它是由ProklTechnology开发出来的电路板设计软件，拥有功能强大、界面简洁、易学易懂等特点，同时protel99软件具有丰富的设计功能，能进行原理图的设计、印制电路板的设计、PCB板的设计等功能，还可以设计32个信号层，16个地电层，16个机械层，protel99se是目前网络上最流行的电路板设计软件。
    Altium Designer
    Altium Designer 是原Protel软件开发商Altium公司推出的一体化的电子产品开发系统，主要运行在Windows操作系统。这套软件通过把原理图设计、电路仿真、PCB绘制编辑、拓扑逻辑自动布线、信号完整性分析和设计输出等技术的完美融合，为设计者提供了全新的设计解决方案，使设计者可以轻松进行设计，熟练使用这一软件必将使电路设计的质量和效率大大提高。
    protel dxp
    Protel DXP PCB线路图设计系统完全利用了Windows XP和Windows 2000平台的优势，具有改进的稳定性、增强的图形功能和超强的用户界面。Protel DXP是一个单个的应用程序，能够提供从概念到完成板卡设计项目的所有功能要求，其集成程度在PCB设计行业中前所未见。
    这三款软件各有特色，功能也都很强大，用户可以根据自己的需要，综合对比后下载适合自己的软件。
    Protel DXP2004更新日志
    1.修复若干bug；
    2.优化细节问题；
    小编推荐：
    Protel DXP一直以来是大多数小伙伴常用软件，在网民心目中的可是有这霸主地位可见一般，软件园小编同学推荐广大用户下载Protel DXP使用，快来下载吧，另外还有快表软件、AlphaEbot动作编辑软件、自动化测试工具AutoRunner、Easy GUI、小海龟LOGO语言提供下载。
