软件 proteus7.8
分类 PC软件-管理软件-机械电子
语言 简体中文
大小 87MB
版本 官方版
下载
介绍
    Proteus7.8官方版软件是来自英国Labcenter Electronics公司的EDA工具软件，Proteus软件除了其具有和其它EDA工具一样的原理布图，PCB自动或人工布线及电路仿真的功能外，其革命性的功能是，他的电路仿真是互动的，针对微处理器的应用，还可以直接在基于原理图的虚拟原型上编程，并实现软件源码级的实时调试，如有显示及输出，还能看到运行后输入输出的效果，配合系统配置的虚拟仪器如示波器，逻辑分析仪等，您不需要别的，Proteus为您建立了完备的电子设计开发环境。
    proteus7.8截图
    Proteus7.8软件特点
    　　①实现了单片机仿真和SPICE电路仿真相结合。具有模拟电路仿真、数字电路仿真、单片机及其外围电路组成的系统的仿真、RS232动态仿真、I2C调试器、SPI调试器、键盘和LCD系统仿真的功能;有各种虚拟仪器，如示波器、逻辑分析仪、信号发生器等。
    　　②支持主流单片机系统的仿真。目前支持的单片机类型有：68000系列、8051系列、AVR系列、PIC12系列、PIC16系列、PIC18系列、Z80系列、HC11系列以及各种外围芯片。
    　　③提供软件调试功能。在硬件仿真系统中具有全速、单步、设置断点等调试功能，同时可以观察各个变量、寄存器等的当前状态，因此在该软件仿真系统中，也必须具有这些功能;同时支持第三方的软件编译和调试环境，如KeilC51uVision2等软件。
    　　④具有强大的原理图绘制功能。总之，该软件是一款集单片机和SPICE分析于一身的仿真软件，功能极其强大。本章介绍ProteusISIS软件的工作环境和一些基本操作。
    Proteus7.8软件功能
    　　1、智能原理图设计
    　　丰富的器件库：超过27000种元器件，可方便地创建新元件;
    　　智能的器件搜索：通过模糊搜索可以快速定位所需要的器件;
    　　智能化的连线功能：自动连线功能使连接导线简单快捷，大大缩短绘图时间;
    　　支持总线结构：使用总线器件和总线布线使电路设计简明清晰;
    　　可输出高质量图纸：通过个性化设置，可以生成印刷质量的BMP图纸，可以方便地供WORD、POWERPOINT等多种文档使用。
    proteus7.8截图
    　　2、完善的电路仿真功能
    　　ProSPICE混合仿真：基于工业标准SPICE3F5，实现数字/模拟电路的混合仿真;
    　　超过27000个仿真器件：可以通过内部原型或使用厂家的SPICE文件自行设计仿真器件，Labcenter也在不断地发布新的仿真器件，还可导入第三方发布的仿真器件;
    　　多样的激励源：包括直流、正弦、脉冲、分段线性脉冲、音频(使用wav文件)、指数信号、单频FM、数字时钟和码流，还支持文件形式的信号输入;
    　　丰富的虚拟仪器：13种虚拟仪器，面板操作逼真，如示波器、逻辑分析仪、信号发生器、直流电压/电流表、交流电压/电流表、数字图案发生器、频率计/计数器、逻辑探头、虚拟终端、SPI调试器、I2C调试器等;
    　　生动的仿真显示：用色点显示引脚的数字电平，导线以不同颜色表示其对地电压大小，结合动态器件(如电机、显示器件、按钮)的使用可以使仿真更加直观、生动;
    　　高级图形仿真功能(ASF)：基于图标的分析可以精确分析电路的多项指标，包括工作点、瞬态特性、频率特性、传输特性、噪声、失真、傅立叶频谱分析等，还可以进行一致性分析;
    　　3、单片机协同仿真功能
    　　支持主流的CPU类型：如ARM7、8051/52、AVR、PIC10/12、PIC16、PIC18、PIC24、dsPIC33、HC11、BasicStamp、8086、MSP430等，CPU类型随着版本升级还在继续增加，如即将支持CORTEX、DSP处理器;
    　　proteus7.8支持通用外设模型：如字符LCD模块、图形LCD模块、LED点阵、LED七段显示模块、键盘/按键、直流/步进/伺服电机、RS232虚拟终端、电子温度计等等，其COMPIM(COM口物理接口模型)还可以使仿真电路通过PC机串口和外部电路实现双向异步串行通信;
    　　实时仿真：支持UART/USART/EUSARTs仿真、中断仿真、SPI/I2C仿真、MSSP仿真、PSP仿真、RTC仿真、ADC仿真、CCP/ECCP仿真;
    　　编译及调试：支持单片机汇编语言的编辑/编译/源码级仿真，内带8051、AVR、PIC的汇编编译器，也可以与第三方集成编译环境(如IAR、Keil和Hitech)结合，进行高级语言的源码级仿真和调试;
    　　4、实用的PCB设计平台
    　　原理图到PCB的快速通道： 原理图设计完成后，一键便可进入ARES的PCB设计环境，实现从概念到产品的完整设计;
    　　先进的自动布局/布线功能：支持器件的自动/人工布局;支持无网格自动布线或人工布线;支持引脚交换/门交换功能使PCB设计更为合理;
    　　完整的PCB设计功能：最多可设计16个铜箔层，2个丝印层，4个机械层(含板边)，灵活的布线策略供用户设置，自动设计规则检查，3D 可视化预览;
    　　多种输出格式的支持：可以输出多种格式文件，包括Gerber文件的导入或导出，便利与其它PCB设计工具的互转(如protel)和PCB板的设计和加工。
    Proteus7.8安装步骤

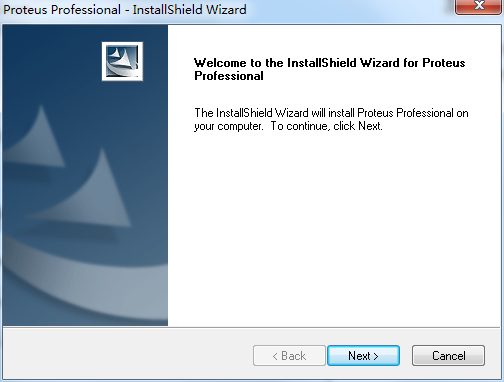

    　　1、在软件园下载Proteus7.8官方版的压缩包，解压后，双击exe文件，进入安装界面，点击next
    proteus7.8截图
    　　2、查看软件许可协议，点击yes
    proteus7.8截图

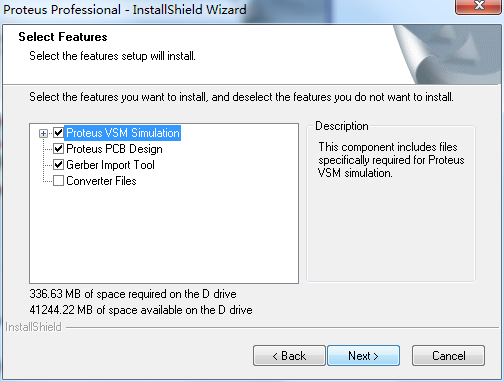

    　　3、选择安装类型，选择第二个选项，点击next
    proteus7.8截图

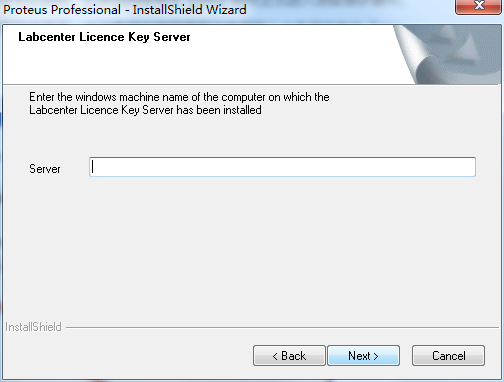

    　　4、点击next
    proteus7.8截图

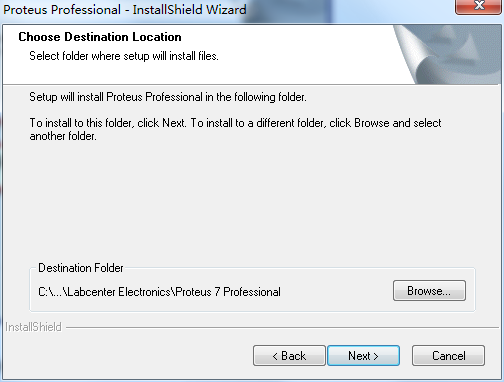

    　　5、设置软件安装位置，点击browse可以自由设置软件安装位置，建议大家选择安装在D盘，之后点击next
    proteus7.8截图
    　　6、点击next
    proteus7.8截图

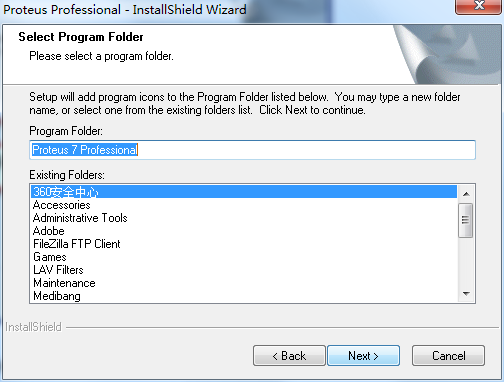

    　　7、选择程序文件夹，默认即可，点击next
    proteus7.8截图

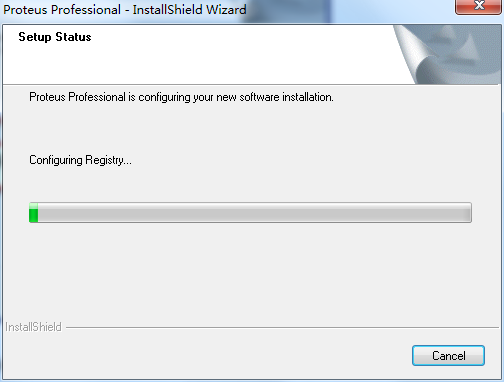

    　　8、Proteus7.8官方版正在安装，我们耐心等待
    proteus7.8截图
    　　9、软件安装成功
    proteus7.8截图
    Proteus7.8使用方法
    　　proteus怎么仿真?

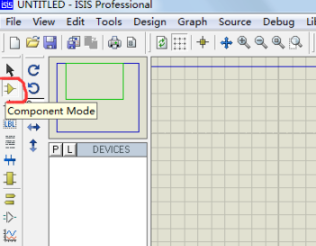

    　　1、首先你需要运行打开proteus，然后根据图中提示选择【元器件】按钮。
    proteus7.8截图

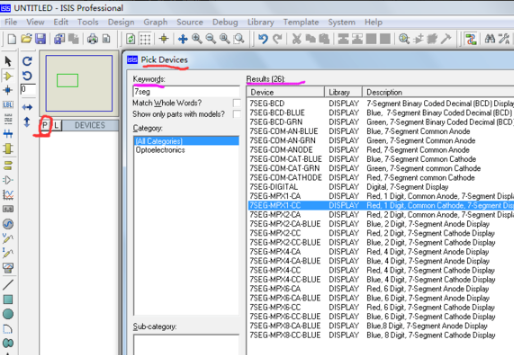

    　　2、选择图中指示的【p】选项，搜索你想要的元器件，并【ok】
    proteus7.8截图

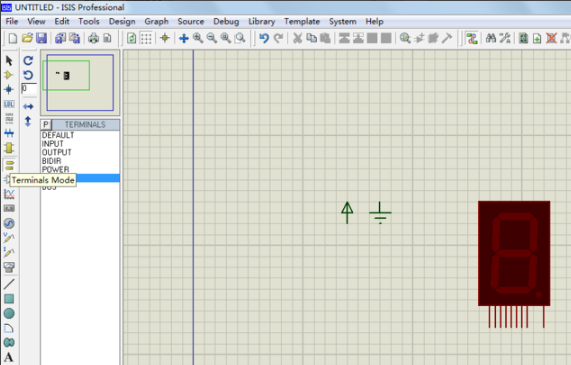

    　　3、选择好后你可以在操作界面里将图画出来。
    proteus7.8截图
    proteus7.8截图
    　　4、最后，单击左下角的播放按钮即可开始仿真了，你可以选择暂停及停止。
    proteus7.8截图
    Proteus7.8常见问题
    　　Proteus7.8官方版怎么画多根线?
    　　打开Proteus7.8官方版，请在左侧功能栏处选择你需要画线的工具，选择【p】选项进入设置选择处，你可在界面的最右侧处观看当先功能的预览效果。
    同类软件对比
    　　ADIsimPE是ADI推出的一款电路仿真软件，主要用于模拟和混合信号电路设计和开发，拥有丰富的ADI IC模型和应用原理图库，精确的/经过验证的IC模型和电路行为。
    　　ADI DiffAmpCalc是ADI推出的一款差分放大器电路设计软件，可以仿真模拟差分放大器，并拥有强大的自动化计算功能，从而能够轻松确定增益、终端电阻、功耗、噪声输出及输入共模电压的最佳水平。
    Proteus7.8更新日志
    　　ISIS和ARES核心应用：
    　　改进了ISIS中的“跟我来”布线。
    　　布局技术文件/技术菜单
    　　-这些是有效的印刷电路板布局模板。
    　　-板边、钻孔等机械数据可预先放置。
    　　-可以预先定义设计规则和网络类。
    　　-网格、启动单元、图层使用和字体大小可以预先定义。
    　　-技术数据可用于新设计和/或应用于现有设计。
    　　ARES中的颜色集
    　　-从“查看层”对话框在不同的可见层和颜色之间切换。
    　　-使用不同的颜色集进行打印，而不是编辑。
    　　-使用非黑色背景色。
    　　焊盘样式的尺寸显示在预览窗口中。
    　　重写/改进的基于HTML帮助的在线帮助系统。
    　　与Windows 7完全兼容。
    小编推荐：
    proteus7.8官方版相当出色，实现了单片机仿真和SPICE电路仿真相结合。小编还精心为您准备了数控系统配置软件
