    PowerDesigner是一款非常全面的数据库设计工具。使用PowerDesigner可以快速创建表，支持表与表之间建立关系，界面简洁，功能强大。同时支持将sql脚本导出，多种导出类型任意挑选，简单实用，如果你需要这样一款数据库设计软件的话，请在本站下载使用吧。软件园PowerDesigner官方版、最新版下载，有需要的朋友快来软件园下载体验吧！
    PowerDesigner截图
    PowerDesigner功能特点
    【DataArchitect】
    这是一个强大的数据库设计工具，使用DataArchitect可利用实体-关系图为一个信息系统创建"概念数据模型"-CDM(ConceptualDataModel)。另外，DataArchitect还可根据已存在的数据库反向生成PDM、CDM及创建数据库的SQL脚本。
    【ProcessAnalyst】
    这部分用于创建功能模型和数据流图，创建“处理层次关系”。
    【AppModeler】
    为客户/服务器应用程序创建应用模型。
    【ODBCAdministrator】
    此部分用来管理系统的各种数据源。
    PowerDesigner截图
    PowerDesigner安装方法

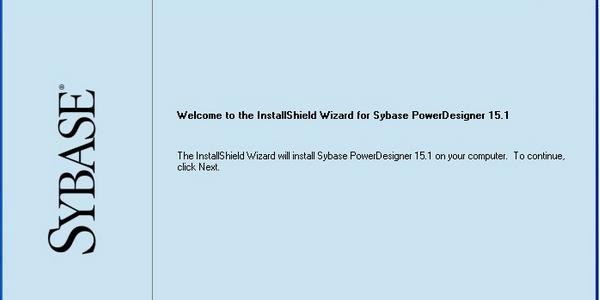

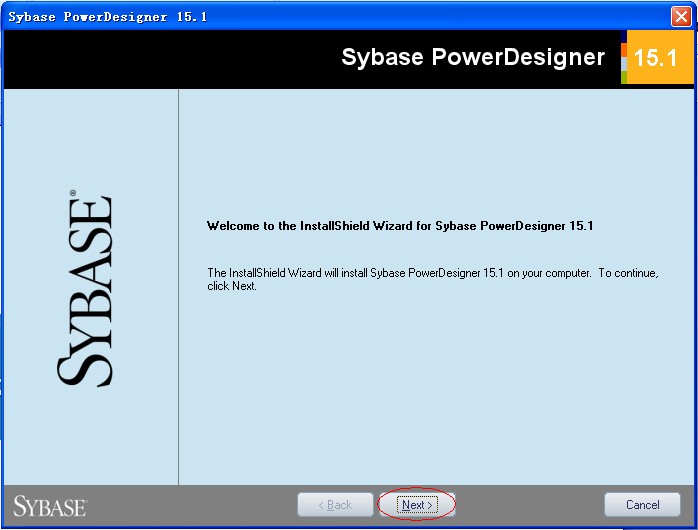

    1.在本站下载PowerDesigner程序并运行，选择红圈中的Next> ：
    PowerDesigner截图
    2.选择安装地区任意选择即可，再来勾选下同意协议，如下图所示。点击Next下一步 ：
    PowerDesigner截图

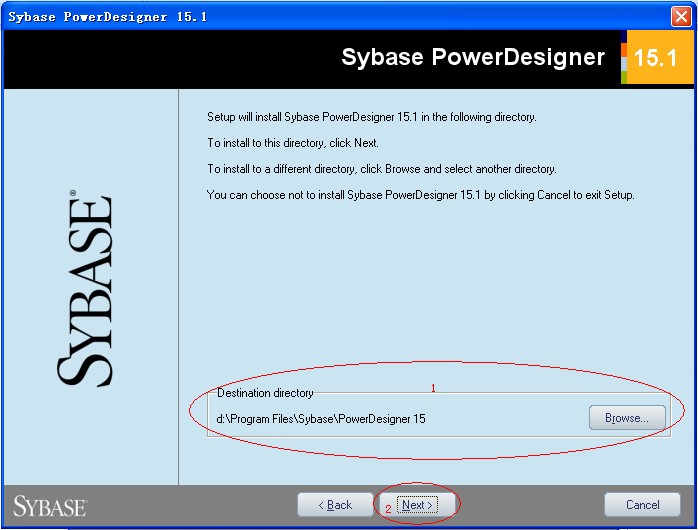

    3.选择PowerDesigner安装位置：默认是安装在C盘目录下的，可单击路径后面的browse【浏览】按钮自定义软件安装位置。确认好安装位置后再点击 Next> 下一步继续：
    PowerDesigner截图

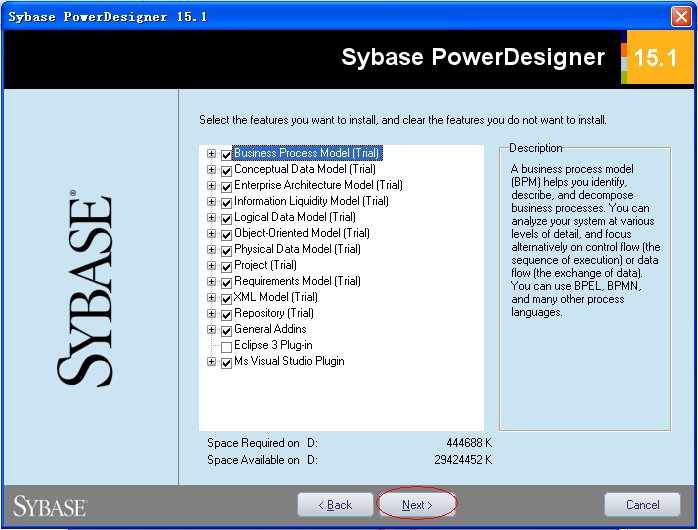

    4.选择要安装的组件，这个大家可根据自己的需求来进行勾选。为了更好的体验powerdesigner软件，小编建议全部勾选。然后点击 Next> ：
    PowerDesigner截图

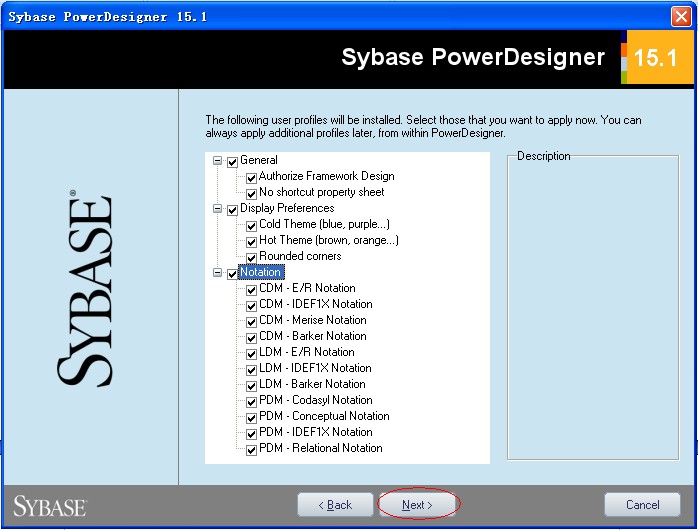

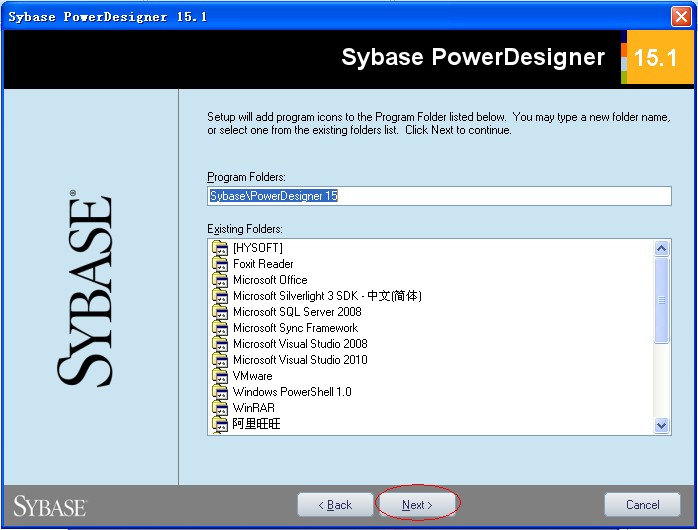

    5.选择需要安装的用户配置文件，这里我们还是选择默认设置即可。点击 Next> 下一步继续：
    PowerDesigner截图

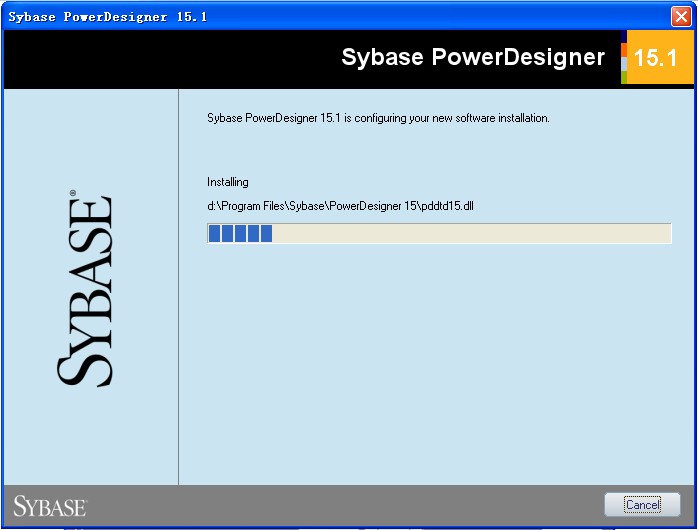

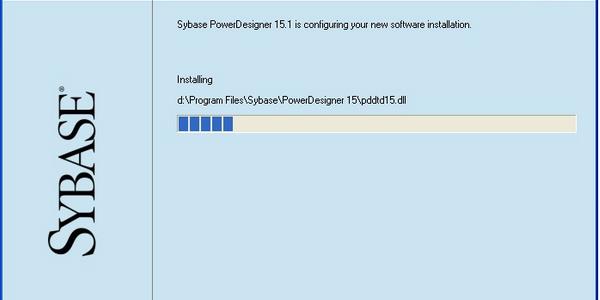

    6.然后从这里开始后的界面就可以一直点击下一步了，确认安装信息点击安装。
    PowerDesigner截图
    PowerDesigner截图

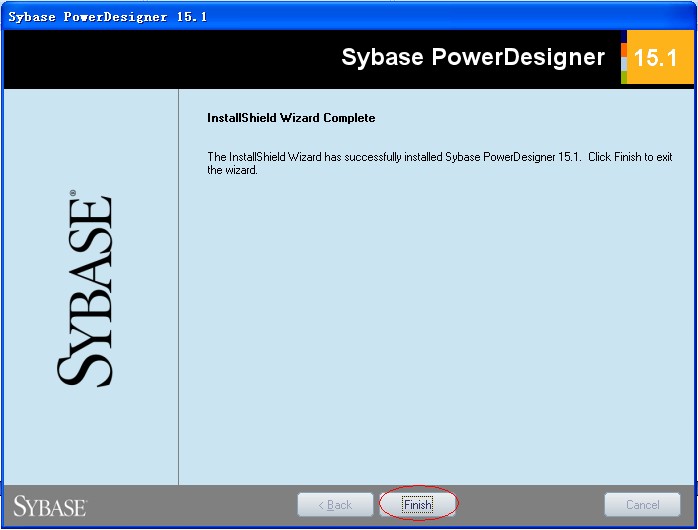

    7.等待安装完成就会看到如下图了，点击finish【完成】退出安装向导即可。
    PowerDesigner截图
    PowerDesigner使用方法
    PowerDesigner如何创建表？PowerDesigner如何生成sql语句？

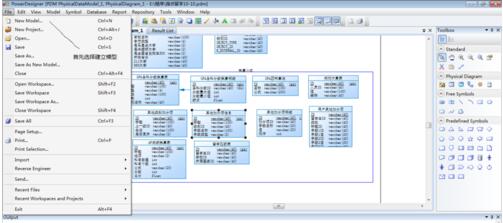

    1.启动我们已经安装好的PowerDesigner软件，进入主界面第一步先来创建模型，只有建立模型以后才能建立表格才能进行以后的操作。具体操作点击“File”选择“New Model”,接着就会弹出一个对话框，在页面中的“Model name”输入模型名称，在“DBMS”中选择你要生成的数据库类型即可。小编建议在这里选好后，以后生成的语句会容易些。
    PowerDesigner截图
    PowerDesigner截图

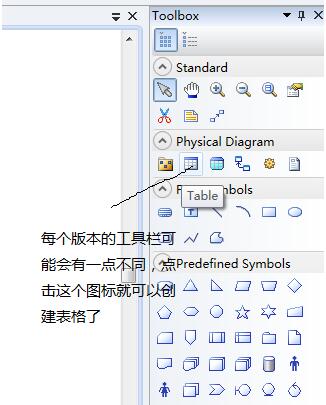

    2.根据以上创建好模型，接下来开始建表。首先在右侧工具栏中选择建表工具。在左侧工具箱中点击“Physical Diagram”中的表格即可创建。点击以后在中间的地方选择放置的位置。
    PowerDesigner截图

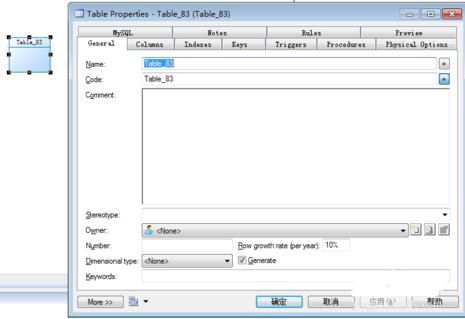

    3.小编这里选择在中间放置了，接下来就开始添加字段了。双击可修改表名。
    PowerDesigner截图
    4.建立表字段。其中Name查询时要使用的表名，Code是字段名，comment是表字段的说明。
    PowerDesigner截图

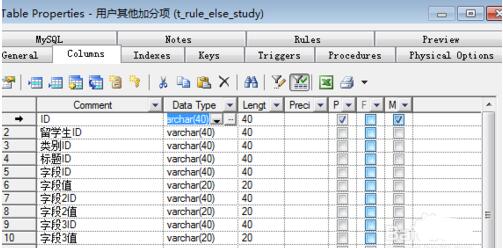

    5.Date Type是设置字段的类型，其中varchar(40)是字符串型，int是数字型。在Length是字段的长度，如果是主键的话Piamary和Mandatory这两个是要选中的，一个标示是主键，另一个是标示不能为空。
    PowerDesigner截图

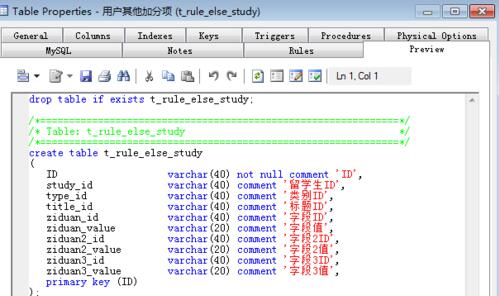

    6.这样基础的建表就已经完成了，在表名上选择右键，选择“SQL Preview”就能看到SQL代码了。
    PowerDesigner截图
    PowerDesigner常见问题
    PowerDesigner如何设计表之间的关联？
    PowerDesigner截图
    1、打开PowerDesigner，在工具箱中找到如下图所指图标。这个图标代表参照关系工具。
    PowerDesigner截图

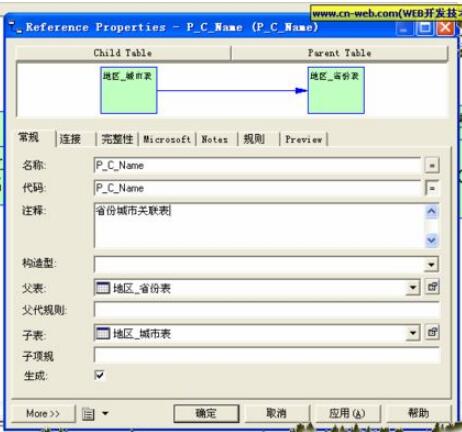

    2、建立参照关系。箭头指向的是父表。双击参照关系线，打开关系属性框。
    PowerDesigner截图

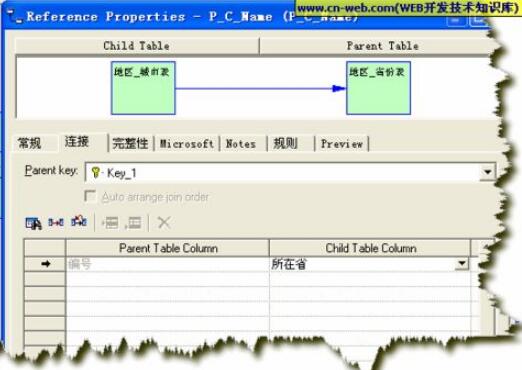

    3、打开后请检查父表与子表是否正确，如若修改请点击下拉列表框重新选择，点击连接标签，再设置下关联字段即可。小编建议尽量不要使用系统默认生成的名称，请手动修改。
    PowerDesigner截图
    PowerDesigner如何导出SQL?
    1、首先打开我们已经安装好的powerdesigner软件。然后打开一个项目。

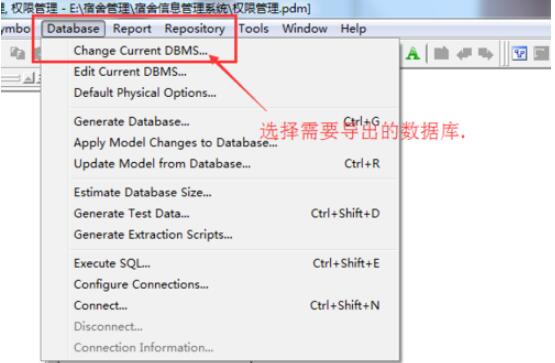

    2、点击“database"在下拉菜单中选择Change Current DBMS”选项，修改脚本类型。这里有mysql、sql server/ oracle 、db2等多种主流数据库可供大家选择，这个根据自己的需求来选择一个即可。
    PowerDesigner截图

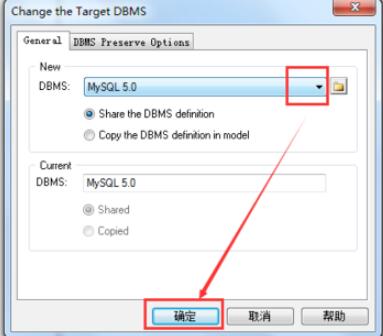

    3、小编这里选择mysql5.0继续为大家讲解。在下面框框中可对文件重命名。点击确定即可。
    PowerDesigner截图

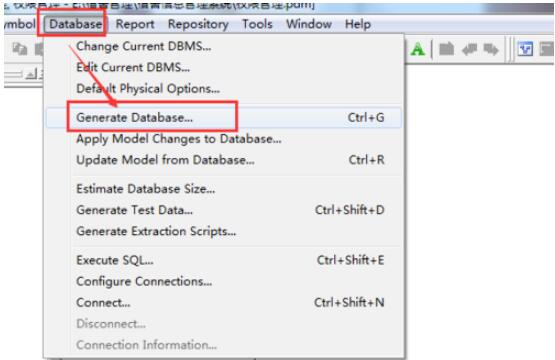

    4、接着再次点击工具栏是上的“Database”，在下拉菜单中选择“Generate Database”【生成数据库】选项。
    PowerDesigner截图
    5、设置脚本保存路径及定义名称。设置完成后点击确定。
    PowerDesigner截图

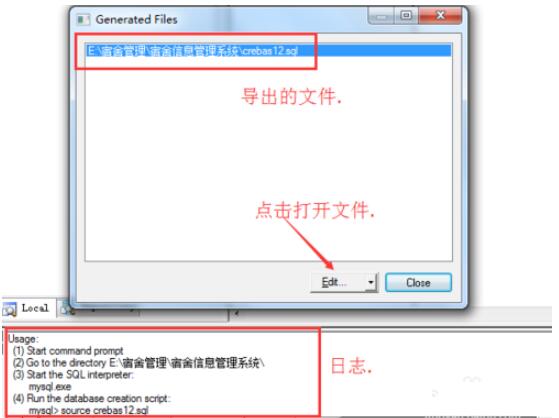

    6、等待导出后在保存路径下找到就能使用了。同时在powerdesigner软件中的控制台日志信息也会有所提示。点击edit可直接打开文件进行编辑了。
    PowerDesigner截图
    PowerDesigner更新内容
    对部分功能进行了优化
