软件 VariCAD(CAD辅助设计) V3.02 英文安装版
分类 图形图像
语言 英文软件
大小 123.37 MB
版本 免费软件
下载
介绍     VariCAD(CAD辅助设计) V3.02 英文安装版免费软件堂堂正正荒不屈不挠山野岭9. 我不再爱花好月圆了吗？不是的，我只是开始了解花开是一种偶然，但我同时学会了爱它们月不圆花不开的“常态”。increasingly popular 越来越流行；be / get involved (in / with) 参与191.两个黄鹂鸣翠柳，一行白鹭上青天。窗含西岭千秋雪，门泊东吴万里船。《绝句》
    VariCAD 是应用于机器引擎研发的CAD精密绘图软件，使用VariCAD研发特殊的工业产品或帮用户绘制产品3D绘图，能使你的绘图工作更快速更精准，让您比别人更能快速的研发您的新产品！

    功能特色
    　　1、用户界面和系统环境
    VariCAD的图形用户界面（GUI）旨在实现快速，直观的3D / 2D定位。它经过精心定制和调整，以反映设计师的思维过程，因此可以通过最少的步骤捕获和传达创意。创建所有命令时都注重易用性。
    您可以从创建3D模型开始，然后使用它自动创建图纸文件，或者只能在2D中绘制。3D设计通常更“自然”，因为它紧密地代表实际零件和组件。3D方法通常比2D绘图更直观。以3D形式创建的模型可轻松转换为传统的2D文档。VariCAD在更改3D模型后提供2D更新工具。
    　　2、三维建模
    VariCAD提供了一个基本3D形状库（如盒子，圆柱，圆锥等），可以通过编辑尺寸轻松修改。也可以通过轮廓旋转，挤出或放样来创建固体。更复杂的工具包括两个轮廓之间的旋转混合，圆形和矩形之间或不同轮廓之间的放样，以及螺旋曲面的创建。
    可以添加或减去固体，从而形成表示真实机械部件的布尔树。布尔运算具有自动修剪选项（所谓的选择性布尔运算）。还可以使用预定义的操作，例如钻孔，端面铣削或沟槽铣削。边缘可以是圆角或倒角。VariCAD提供了很多实体转换或编辑的可能性。此外，您可以轻松编辑布尔树 - 从3D中选择实体零件，或从列表显示结构中选择它们。
    　　3、参数和几何约束
    虽然您可以轻松地转换实体或其零件，但您可以选择定义几何约束。一旦定义，约束允许您“粘贴”对象在定义的位置。更确切地说，您可以删除受约束对象的自由度。如果更改或转换了其他对象，则约束对象会自动更改其位置。例如，如果将一个凹槽约束到轴的末端并且轴长度发生变化，则凹槽与端边缘保持恒定的距离。约束可以在实体的元素之间，整个实体之间或在创建实体的2D轮廓中定义（例如，通过拉伸）。
    无论何时输入实体的尺寸，约束中的距离或用于实体创建的2D轮廓中的尺寸，您都可以选择使用参数或甚至包含参数的数学表达式。更改参数值，您可以更改实体的形状或位置。
    　　4、3D装配和组
    VariCAD还提供装配支持工具。如果定义了零件和装配体之间的链接，则对零件文件所做的任何更改都将反映在装配文件中，反之亦然。也可以定义实体的链接副本（所谓的相同实体）。在这种情况下，编辑一个对象会导致更新其所有相同的副本。还可以定义实体组，使多个对象的选择和可见性更改变得简单。
    ①装配树方案
    子装配可以在单独的文件中定义，也可以从装配中的现有实体定义（如此处）。子装配由一组实体和插入点定义。在此示例中，现有的单级程序集分为两个子程序集。然后，其中一个子组件作为下一个文件打开。
    ②装配树计划
    装配树方案用于检查缺失的名称，缺少必需的属性（如图号，材料等）和检查缺失的链接零件装配。可以通过将零件插入到装配文件中，或者通过将装配中的普通实体导出到新零件文件（如本例中）来建立装配链接。
    　　5、碰撞测试（干扰）
    3D建模的一个优秀特性是组件干涉检查。VariCAD可以检查3D装配体是否存在组件之间可能的碰撞（重叠体积）。
    　　6、计算
    VariCAD可以计算2D截面积，表面积，体积，质量，重心和惯性矩。机械零件计算也包括在内 - 对于机械设计师每天使用的标准零件。有拉伸和压缩弹簧，预应力螺栓连接，销和平行键，沟槽轴，轴承，组合应力（弯曲和扭转）下的梁，正齿轮和锥齿轮几何形状以及皮带传动的计算。
    　　7、表面开发（钣金不弯曲）
    VariCAD还可以创建三维实体或钣金零件的开发（未弯曲）表面。可以将已开发曲面的XY坐标保存到文本文件中以供进一步处理。您可以输入弯曲系数以自定义计算，以反映材料和技术。
    　　8、机械零件和符号库
    VariCAD包含标准机械部件（ANSI，DIN）的库，例如螺栓，螺母，销，插头，开口销，垫圈，轴承，轧制和拉伸形状以及液压，气动和电气符号。
    　　9、3D - 2D导出
    3D模型可轻松转换为2D图纸，以生成传统的绘图文档。您可以通过在3D中定义视图来创建一个或多个选定实体的2D视图。此外，您还可以导出指定的部分。VariCAD支持在3D更改后更新2D绘图。
    　　10、2D绘图和编辑
    绘图功能经过优化，易于在工程中使用。2D绘图的一些便利功能包括：自动检测物体和捕捉点，多种捕捉模式，辅助构造线，正交模式，矩形网格，绘图层，块创建，带自动边界检测的阴影，高级尺寸标注，完成符号，焊接符号，公差符号等等。您可以以毫米或英寸为单位绘制。
    　　11、BOM和标题块
    VariCAD提供用于维护产品数据结构的工具。部件的属性和标题块的内容之间存在链接。您可以从装配体创建物料清单（BOM），也可以使用批量属性更改，信息分类等命令轻松修改数据库。每个零件都可以包含属性，如名称，材料类型或供应商。此类数据可用于物料请购单，物料清单（BOM）的创建，标题栏的填写或其他目的。
    产品（BOM）的数据结构可以导出到其他系统或电子表格中。掩模用于BOM定制; 你可以根据你的需要完全修改它。Mask定义实体或装配属性的使用，使用标题块，从BOM等输出数据的方法……
    　　12、兼容性
    VariCAD可以与其他CAD系统交换文件。您可以导出STEP（3D），STL（3D），IGES（3D），DWG（2D），DXF（2D）文件以及导入STEP（3D），DWG（2D），DXF（2D）。这些文件可以单独转换，也可以在批处理例程中转换，村学究语拼音：cūn xué jiū yǔ释义：指迂腐浅陋的言辞。出处：无示例：这是一个严肃的问题，决不允许使用村学究语。从而可以一步转换多个文件。
        杨 花乡泪客中尽，孤帆天际看。VariCAD,VariCAD下载,CAD辅助设计29、Merry meet, merry part.

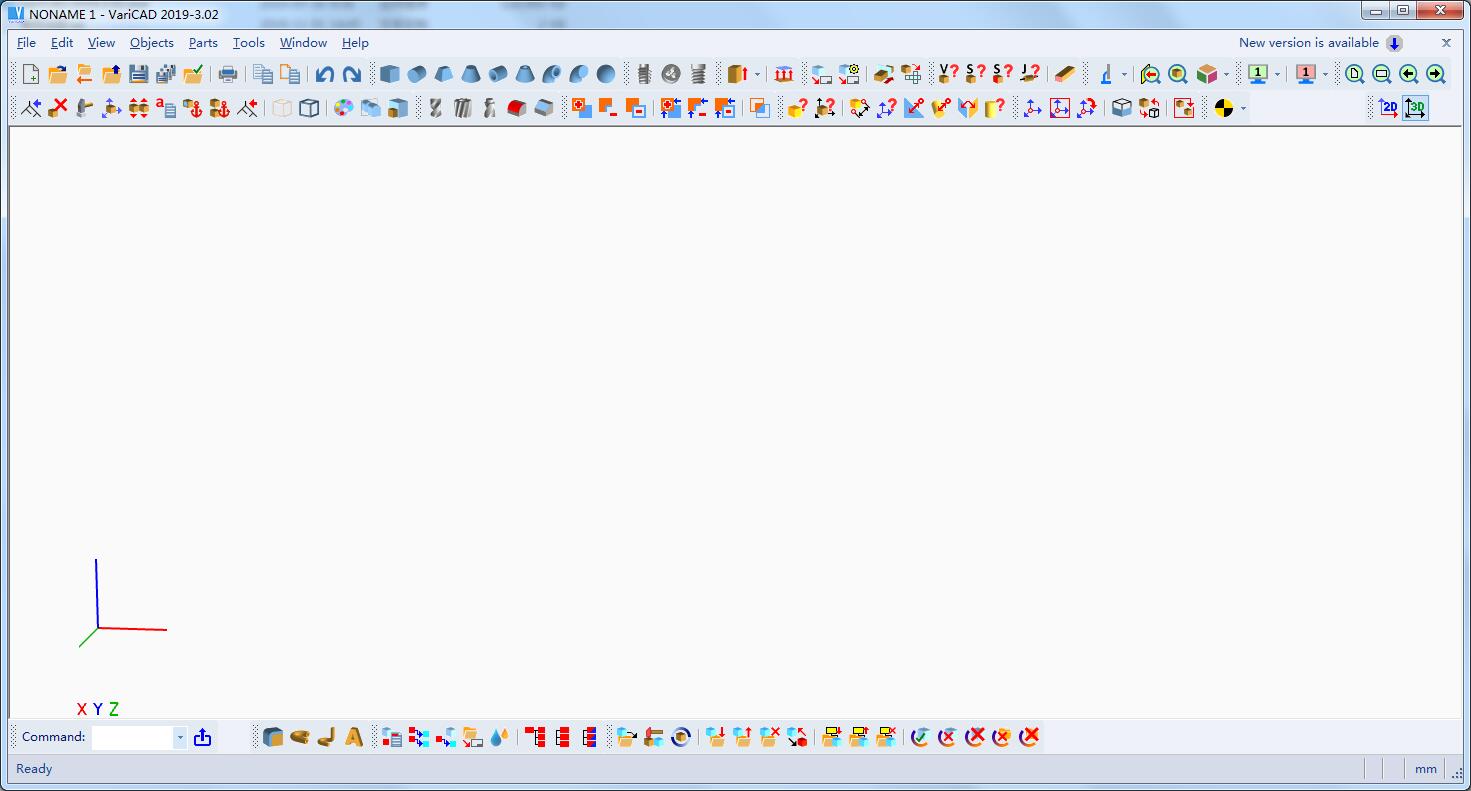

截图
